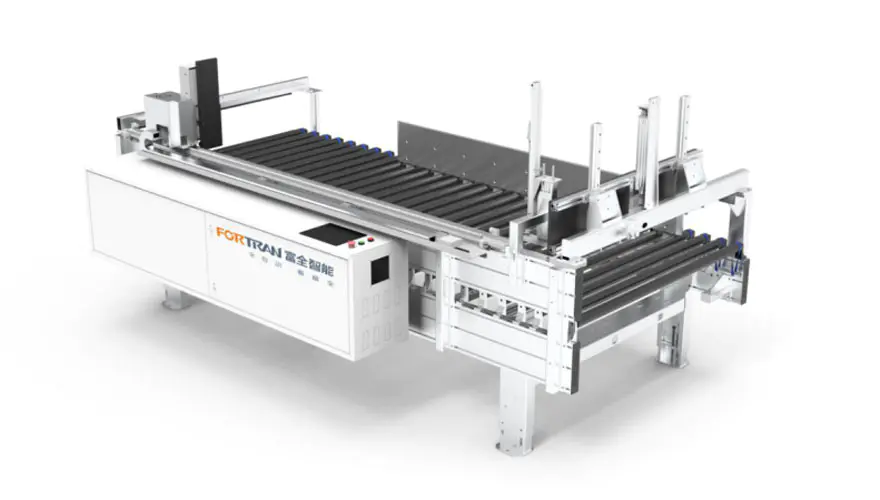

Integroitu älykäs mittausasema

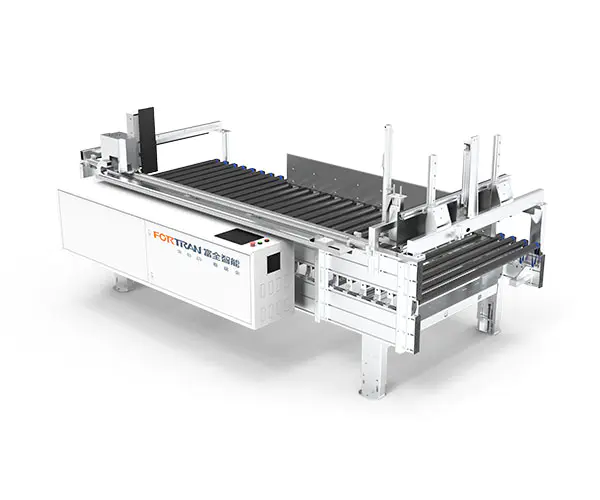

Koneen kokonaiskuva

Laitteen parametrit

Kokonaismitat L*L*K(mm)	Laitteet Punnitse (kg)	Mittauskapasiteetti (kg/㎡)	Kokonaisteho (kW)	Mittaustarkkuus (mm)	Työpöydän korkeus (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Mittausparametrit

Levyn pituus prosessointialue L（mm）	Levyn leveyden käsittelyalue W（mm）	Levyn paksuuden käsittelyalue H（mm）	Mittaustehokkuus (kertaa/min)	Kuljetusnopeus (m/min)
350-2800	200-1200	18-250	4-6	0-35 (taajuusmuunnos säädettävissä)

1. Jalat leikataan ja porataan laserilla, mikä varmistaa tarkat reikien sijainnit. Ne taivutetaan CNC-taivutuskoneella tarkkoja kulmia varten.
2. Jalat on valmistettu kylmävalssatuista peitatuista teräslevyistä, joiden pinnat ovat tasaiset. Ruiskupuhalluksen ja hiekkapuhalluksen jälkeen ne on ruiskupinnoitettu vahvan korroosionkestävyyden takaamiseksi.
3. Jaloissa on liikkuvat säädettävät jalkakupit, jotka tarjoavat vahvan mukautumiskyvyn maan tasaisuuteen.
4. Kuumasinkityt telat on päällystetty italialaisilla tuontiletkuilla, mikä estää tehokkaasti työkappaleiden pinnan naarmuuntumista kitkasta ja varmistaa ehjät työkappaleen pinnat.
5. Joustava hihnakäyttö tuottaa hiljaisen äänen käytön aikana. Elastisella hihnalla on korkea sitkeys ja pitkä käyttöikä.
6. Sekä tulpat että taustalevyt on valmistettu kompaktista laminaatista ja tukilevyt on valmistettu sileistä PE-levyistä, mikä johtaa alhaiseen kitkakestävyyteen.
7. Integroitu pituus- ja leveysmittaussuunnittelu vähentää lattiatilaa.
8. Automaattinen ohjaus mahdollistaa mittauksen suurella tarkkuudella, korkealla hyötysuhteella ja alhaisella vikatiheydellä.

9. Mekaanisen paikannuslaitteen ohjauskisko käyttää Hiwin-ohjainkiskoa, jolla on suuri tarkkuus, alhainen tärinä ja pitkä käyttöikä. Vaihteisto käyttää vaihdetta ja hammastankoa nopean nopeuden ja suuren tarkkuuden saavuttamiseksi. Asemointi käyttää servomoottoria, joka varmistaa tarkkuuden, tehokkuuden, nopeuden, suuren vääntömomentin ja pienen koon.

Integroitua älykästä mittausasemaa käytetään pääasiassa kunkin levypakkauksen pinoamisen pituuden, leveyden ja paksuuden mittaamiseen ennen pakkaamista. Se mittaa ensin pituuden, sitten leveyden ja lopuksi korkeuden nopealla nopeudella, pienellä lattiatilalla ja suurella tehokkuudella. Siinä on leveä ja paksu alumiiniprofiilikehys, joka on tyylikäs ja jolla on erinomainen vakaus.

Sarjanumero	Nimi	Ominaisuus	Moduuli

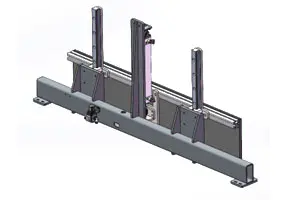

1	Pituutta mittaava liikkuva palkkikokoonpano	Erittäin tarkka servomoottori välittää tehon planeettavähentimen kautta, mikä tarjoaa korkean vääntömomentin, alhaisen melutason ja vakaan tehon. Voima siirretään synkronisen akselin ja hammaspyörien kautta koko mekanismin nopean liikkeen toteuttamiseksi, mikä parantaa tehokkuutta.

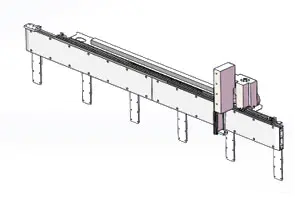

2	Pituutta mittaava kiinteä levykokoonpano	Tämä pää toimii mittauksen vertailulevynä. Ohjain on varustettu ilmasylinterillä pystysuoraan nostoon, ja se saavuttaa nopean ja vakaan lineaarisen liikkeen Hiwinin tarkkuusjohteiden avulla.

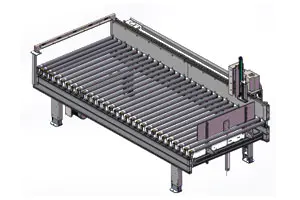

3	Mittarullakuljettimen runko	Telat käyttävät italialaisia ​​maahantuotuja kumipäällysteisiä rullia, joissa on sileät ja kirkkaat pinnat ja korkea kitka, mikä varmistaa pakkausten ehdottoman vakaan kuljetuksen ja vähentää huomattavasti liukukitkan mahdollisuutta. Ne on alistettu suihkupuhalluksella ja ruiskupinnoituksella yleisilmeen ja rungon jäykkyyden varmistamiseksi.

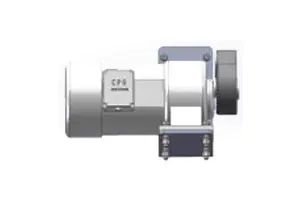

4	Rullamoottorin kokoonpano	Käyttää maahantuotuja vaihdemoottoreita kestävyyden vuoksi. Teho välittyy vakaasti rullille synkronisten hihnapyörien ja synkronisten hihnojen kautta.

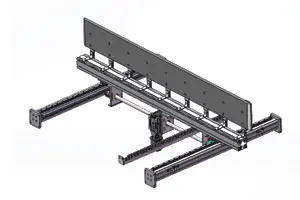

5	Leveyttä mittaavan osan mittaustehomekanismi	Vaakasuuntaisessa voimajärjestelmässä on erittäin tarkka servomoottori yhdistettynä tarkkuusalennuslaitteeseen siirtojärjestelmän vakauden varmistamiseksi.

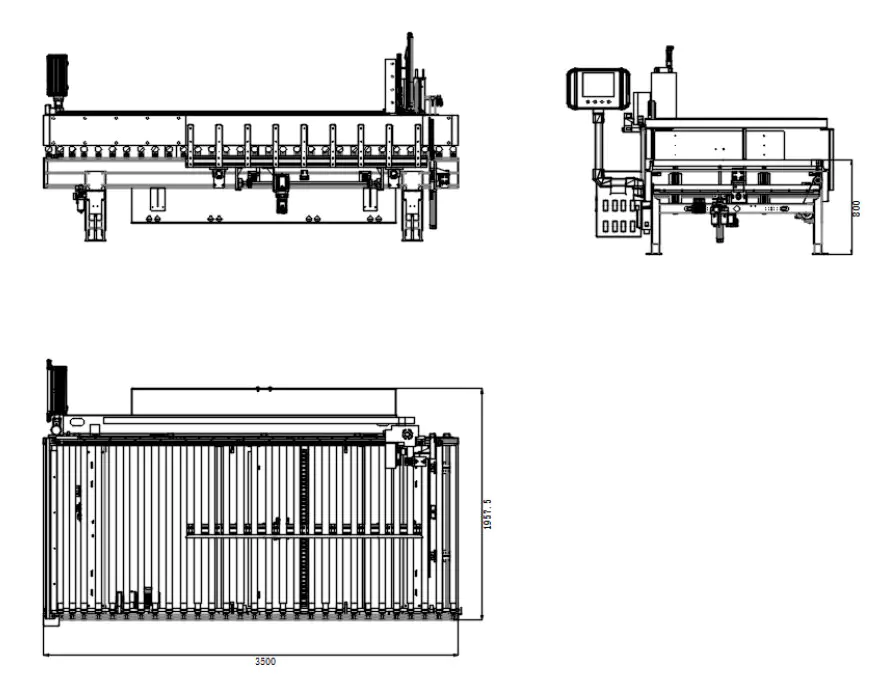

Kolmen näkymän piirustukset
