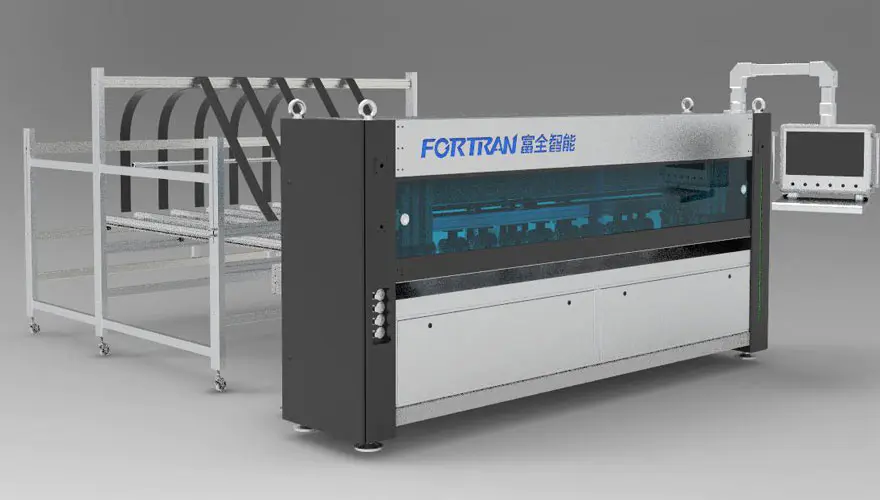

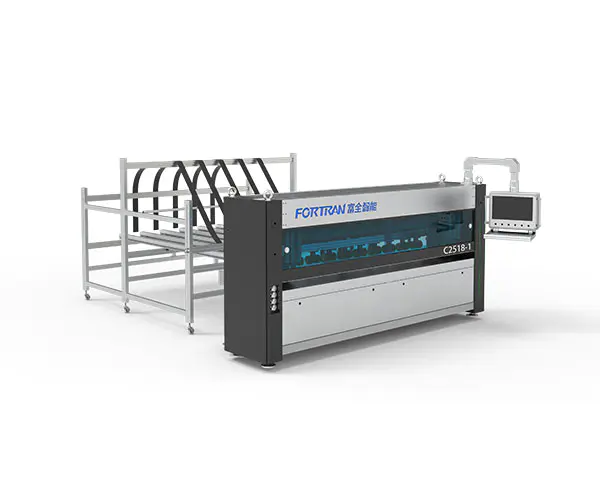

Täysautomaattinen paperinleikkauskone

Koneen tekniset tiedot

Mitat P*L*K(mm)	Perustiedot	Virtalähde (kW)	Leikkausnopeus (M/min)	Työkorkeus (mm)
6700*3650*3000	7 pystysuoraa + 1 vaakasuuntaista veistä, joissa on yhden arkin syöttö ja jatkuva arkinsyöttö	5.25	0-120	850

Käsittelyparametrit

Min. Leikkauspituus L (mm)	Max. Leikkausleveys L (mm)	Aaltopahvipaperin leikkauspaksuus H (mm)	Pituussuuntaisen terävälin tarkkuus (mm)	Tehokkuus (kpl/min)
300	2500	2,5-6,5	±1,5	0-12

Täysautomaattista paperinleikkuukonetta käytetään jatkuvaan kiinteäpituiseen aaltopahvin ja yksittäisten arkkien käsittelyyn taittopakkausten valmistamiseksi. Kone suorittaa rypistyksen sekä poikittais- ja pituussuunnassa, ajoittainen leikkaus ja leikkausprosessointi aaltopahvipaperille. Kiinteäpituinen leikkaus mahdollistaa sekä massatuotannon että räätälöidyn Konetta voidaan käyttää erillisenä yksikkönä tai pakkauslinjan alkuosana.

Ei.	Tuote	Ominaisuudet	Malli

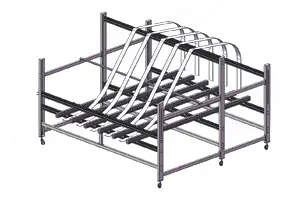

1	Paperin säilytysteline	Paperin säilytysteline on valmistettu peittauslevystä taivuttamalla, ja siinä on yksinkertainen rakenne ja luotettava rakenne. Se on maalattu houkuttelevan ulkonäön ja erinomaisen ruosteenkestävyyden takaamiseksi. Vakiokokoonpano sisältää jatkuvan pahvimateriaalitelineen ja yksikerroksisen pahvin syöttövirtausnauhan.

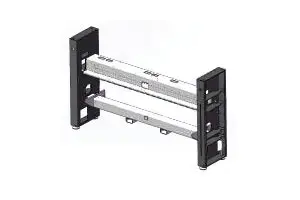

2	Kehyksen rakenne	Runko on valmistettu tarkkuustyöstyksellä suorakaiteen muotoisten teräsputkien ja teräslevyjen hitsauksen jälkeen. Se takaa korkean kokoamistarkkuuden ja toimintatarkkuuden, mikä takaa laitteiden pitkän käyttöiän ja erinomaisen vakauden.

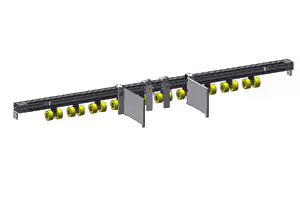

3	Ajomekanismi	Syöttöpainepyörä on valmistettu PU-materiaalista, jossa on kirkas ja kaunis pinta ja kitka, mikä voi tehokkaasti parantaa kartongin kuljetuksen luotettavuutta. Samaan aikaan vetorumpu on tuotu Saksasta, kestävä ja pitkäikäinen; sitä voidaan säätää manuaalisesti ja kiinnittää sivuun.

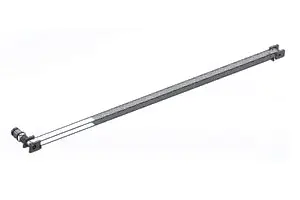

4	Poikkileikkausrakenne	Tehon tarjoaa erittäin tarkka servomoottori yhdistettynä vähennykseen ja synkroniseen pyörämekanismiin, joka saavuttaa nopean ja tarkan paikantamisen ja varmistaa siten kartongin leikkauksen tarkkuuden;

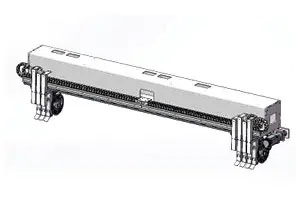

5	Pitkittäinen leikkausyksikkö	Tämä mekanismi koostuu pääasiassa seitsemästä veitsenpitimien sarjasta. Poikittaisveitsihihnan servo ohjaa pitkittäisveitsen sijoittelua, mikä voi täyttää tehokkaan toiminnan vaatimukset ja varmistaa samalla kestävyyden.

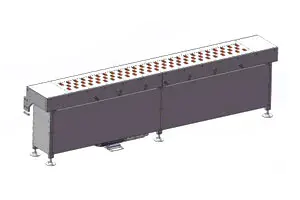

6	Säädettävä tallennuslaite	Rullaa ohjataan servomoottorilla ja nopeudenrajoittimella. Toimintatarkkuuden ja tehokkuuden parantamiseksi käytämme erittäin tarkkaa kartiohammaspyörän nopeudenrajoitinta, joka on varustettu erittäin tarkalla servomoottorilla. Tyhjiöimurakenne on otettu käyttöön pahvin adsorboimiseksi, mikä mahdollistaa yksikerroksisen pahvin paremman kuljetuksen.
7	Koneen kotelo	Pääpaino on itse koneen sisustamisessa. Koneeseen on lisätty ulkopuolinen suojakansi, joka on käsitelty jauhemaalauksella esteettisesti miellyttävän ja kestävän pinnan varmistamiseksi, joka ei halkeile tai kuoriudu. Koneen etuosan havaintoikkuna on valmistettu syvän sinisestä akryylipaneelista, joka ei ole vain visuaalisesti näyttävä ja tyylikäs, vaan myös erittäin joustava ja särkymätön. Lisäksi on asennettu alumiiniseoksesta valmistettu liukukisko, joka on kiiltävä pinta ja toimii äänettömästi ilman ääntä.

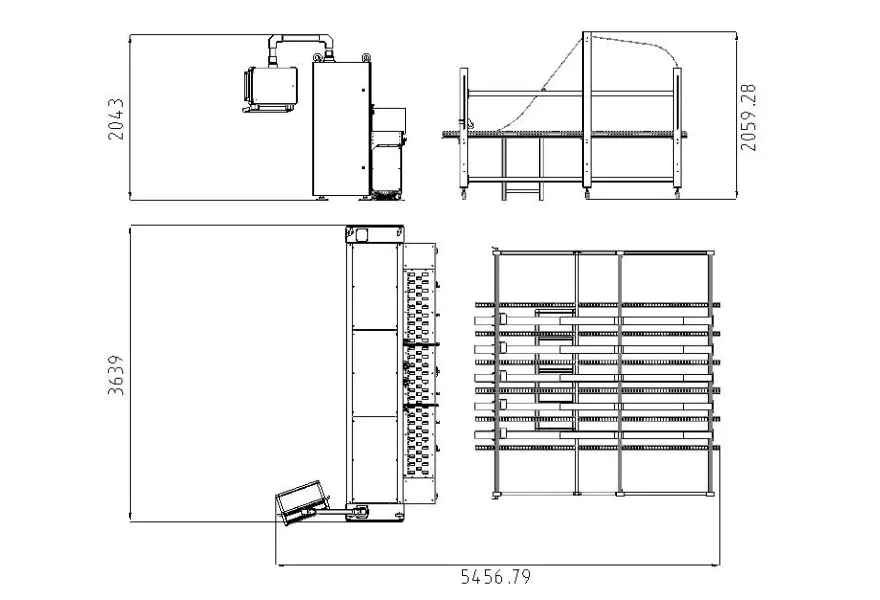

Kolmen näkymän piirustukset

Kulutustarvikkeita koskevat vaatimukset

1. Aaltopahvia koskevat vaatimukset syöttöasemalla

A. Jatkuvan aaltopahvin leveys: 400–2350 mm;
B. Pinoamiskorkeus, mukaan lukien 120 mm:n lava: Enintään 1300 mm;
C. Pinoamisleveys, maksimi: 1300 mm; Aallotetun paperin pituus poistokohdassa: Vähintään 300 mm;
D. Pituussuuntainen toleranssi kiinteäpituiselle leikkaukselle: Enintään 0,5 %; Poikittaistoleranssi kiinteäpituiselle leikkaukselle: Maksimi±2,0 mm;
E.Aaltopahvipaksuus: 2,5–6 mm, ±0,2 mm; Raaka-aineen enimmäislaatu 2,30 eKr (standardin DIN 55468 mukaan);
F.Pahvin laatu on DIN 55468 -standardin mukainen;

G.Yksi aallotettu, maksimipaksuus noin 4 mm (laatu: 1,10–1,40); kaksoisaallotettu, maksimipaksuus noin 6 mm.

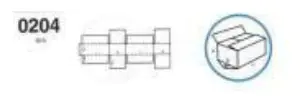

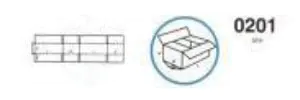

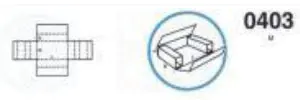

2. Pahvityypit

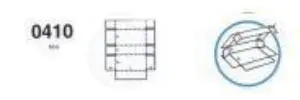

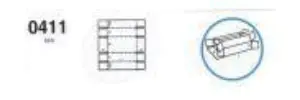

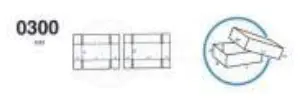

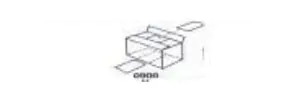

Sarjanumero	Nimi	Kuva	Paperin syöttösuunta	Minimikoko
1	Tavallinen laatikko		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 36 mm Korkeus: vähintään 225 mm
2	Tavallinen laatikko		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 36 mm Korkeus: vähintään 225 mm
3	Taivas ja maan kansi		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 225 mm Korkeus: vähintään 18 mm
4	Keskimmäinen tiivistelaatikko		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 450 mm Korkeus: vähintään 18 mm
5	Keskimmäinen tiivistelaatikko		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 450 mm Korkeus: vähintään 18 mm
6	Kaikki siipinen laatikko		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 225 mm Korkeus: vähintään 18 mm
7	Keskimmäinen tiivistelaatikko		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 450 mm Korkeus: vähintään 18 mm
8	Neliönmuotoinen pahvi		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 18 mm
