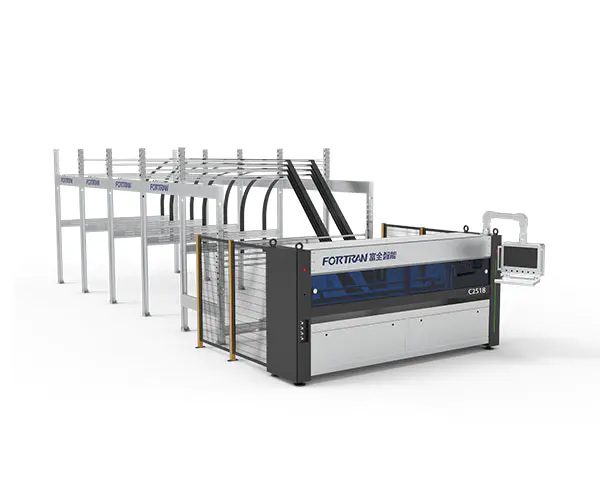

Automaattinen paperinleikkauskone

Koneen tekniset tiedot

Mitat P*L*K(mm)	Perustiedot	Virtalähde (kW)	Leikkausnopeus (M/min)	Työkorkeus (mm)
11650*4040*3000	7 pystysuoraa+1 vaakasuoraa veistä, kolmen servon ohjaus, 4 lippaa	6	0-120	900

Käsittelyparametrit

Min. Leikkauspituus L (mm)	Max. Leikkausleveys L (mm)	Aaltopahvipaperin leikkauspaksuus H (mm)	Pituussuuntaisen terävälin tarkkuus (mm)	Tehokkuus (kpl/min)
300	2500	2,5-6,5	±1,5	0-12

Automaattista paperinleikkuukonetta käytetään aaltopahvipaperin jatkuvaan kiinteäpituiseen käsittelyyn taittopakkausten valmistamiseksi. Kone tekee rypytyksen sekä poikittais- että pitkittäissuunnat, ajoittainen leikkaus ja leikkausprosessointi aaltopahvipaperille. Kiinteäpituinen leikkaus mahdollistaa sekä massatuotannon että räätälöidyn tuotannon. Kone voidaan käytetään erillisenä yksikkönä tai pakkauslinjan alkuosana.

Ei.	Tuote	Ominaisuudet	Malli

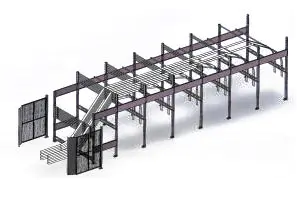

1	Paperin säilytysteline	Paperin säilytysteline on valmistettu muotoon taivutetuista happopestyistä teräslevyistä. Siinä on yksinkertainen rakenne, luotettava asennus ja kylmäsinkitty viimeistely, joka antaa sille houkuttelevan ulkonäön ja erinomaisen ruosteenkestävyyden. Vakiokokoonpano sisältää neljä paperin säilytyslokeroa.
2	Kehyksen rakenne	Runko on valmistettu tarkkuustyöstyksellä suorakaiteen muotoisten teräsputkien ja teräslevyjen hitsauksen jälkeen. Se takaa korkean kokoamistarkkuuden ja toimintatarkkuuden, mikä takaa laitteiden pitkän käyttöiän ja erinomaisen vakauden.

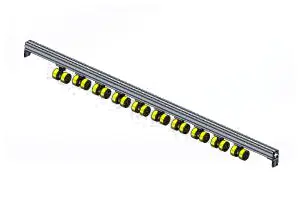

3	Ajomekanismi	Syöttöpuristustela on valmistettu PU-materiaalista, jolla on kirkas ja houkutteleva pinta korkealla kitkalla. Tämä parantaa tehokkaasti kartongin kuljetuksen luotettavuutta. Samaan aikaan vetorumpu on tuotu Saksasta ja on erittäin kestävä.
4	Poikkileikkausrakenne	Tehon tarjoaa erittäin tarkka servomoottori yhdistettynä vähennykseen ja synkroniseen pyörämekanismiin, joka saavuttaa nopean ja tarkan paikantamisen ja varmistaa siten kartongin leikkauksen tarkkuuden;
5	Pitkittäinen leikkausyksikkö	Tämä mekanismi koostuu pääasiassa seitsemästä veitsenpitimien sarjasta. Poikittaisveitsihihnan servo ohjaa pitkittäisveitsen sijoittelua, mikä voi täyttää tehokkaan toiminnan vaatimukset ja varmistaa samalla kestävyyden.

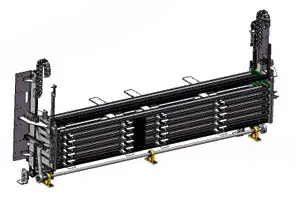

6	Säädettävä tallennuslaite	Päätetyt keskusyksiköt on koneistettu CNC:llä, jotta varmistetaan molempien puolien yhdensuuntaisuus.Korkean lujaa ketjua käytetään pystysuoraan nostoon turvallisuuden ja luotettavuuden varmistamiseksi sekä ketjujen hyppimisen estämiseksi. Toiminnan tarkkuuden ja tehokkuuden lisäämiseksi käytämme erittäin tarkkoja kartiohammaspyörästöjen supistuslaitteita, jotka on varustettu korkean tarkkuuden servomoottorilla. Tämä säilytysmekanismi on suunniteltu neljän osan paperin käyttöasteen parantamiseksi.
7	Koneen kotelo	Pääpaino on itse koneen sisustamisessa. Koneeseen on lisätty ulkopuolinen suojakansi, joka on käsitelty jauhemaalauksella esteettisesti miellyttävän ja kestävän viimeistelyn varmistamiseksi, joka ei halkeile tai hilseile. Koneen etuosan havaintoikkuna on valmistettu syvän sinisestä akryylipaneelista, joka on paitsi visuaalisesti näyttävä ja tyylikäs, myös erittäin kimmoisa ja särkyvä, särkyvä ja särkyvä. on kiiltävä pinta ja toimii äänettömästi ilman melua.

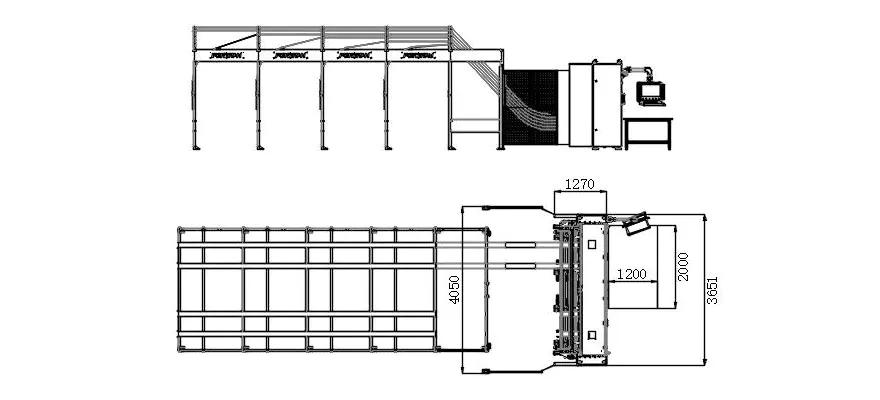

Kolmen näkymän piirustukset

Kulutustarvikkeita koskevat vaatimukset

1. Aaltopahvia koskevat vaatimukset syöttöasemalla

A. Jatkuvan aaltopahvin leveys: 400–2350 mm;
B. Vierekkäin puristetun aaltopahvin kokonaisleveys: enintään 2550 mm;
C. Pinoamiskorkeus, mukaan lukien 120 mm:n lava: Enintään 1300 mm;
D. Pinoamisleveys, maksimi: 1300 mm; Aaltopahvipaperin pituus poistokohdassa: Vähintään 300 mm;
E.Kiinteänpituisen leikkauksen pituussuuntainen toleranssi: Enintään 0,5 %;Poikittainen toleranssi kiinteäpituiselle leikkaukselle: Maksimi±2,0 mm;
F.Aaltopahvipaksuus: 2,5–6 mm, ±0,2 mm; Raaka-aineen enimmäislaatu 2,30 eKr. (standardin DIN 55468 mukaan);
G. Pahvin laatu täyttää DIN 55468 -standardin;
H.Yksi aallotettu, maksimipaksuus noin 4 mm (laatu: 1,10–1,40); kaksoisaallotettu, maksimipaksuus noin 6 mm.

2. Pahvityypit

Sarjanumero	Nimi	Kuva	Paperin syöttösuunta	Minimikoko
1	Tavallinen laatikko		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 36 mm Korkeus: vähintään 225 mm
2	Tavallinen laatikko		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 36 mm Korkeus: vähintään 225 mm
3	Taivas ja maan kansi		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 225 mm Korkeus: vähintään 18 mm
4	Keskimmäinen tiivistelaatikko		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 450 mm Korkeus: vähintään 18 mm
5	Keskimmäinen tiivistelaatikko		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 450 mm Korkeus: vähintään 18 mm
6	Kaikki siipinen laatikko		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 225 mm Korkeus: vähintään 18 mm
7	Keskimmäinen tiivistelaatikko		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 450 mm Korkeus: vähintään 18 mm
8	Neliönmuotoinen pahvi		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 18 mm
