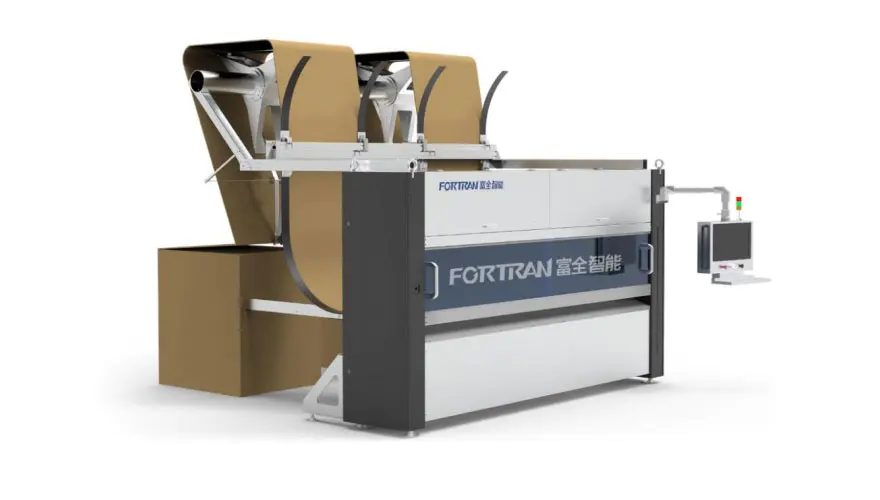

Automaattinen nopea paperinleikkauskone

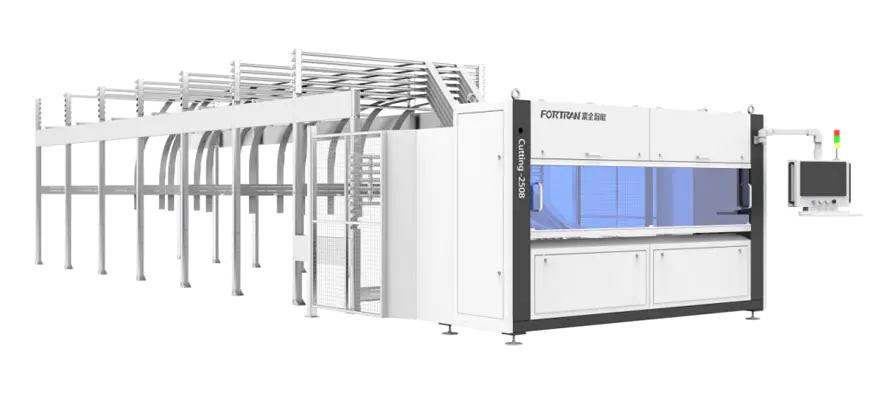

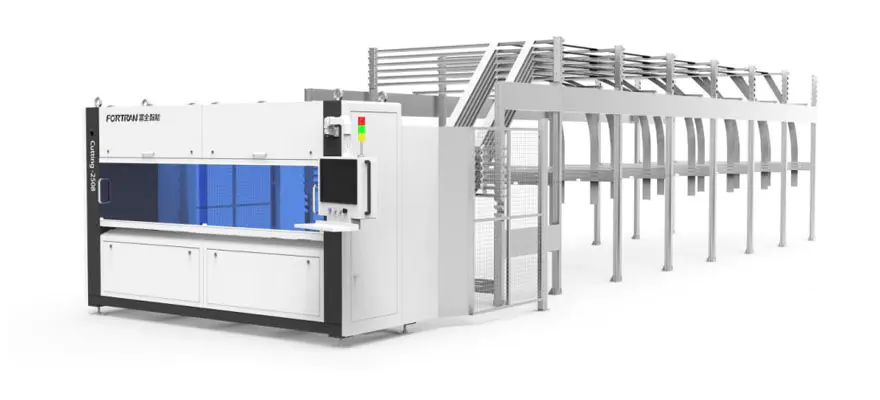

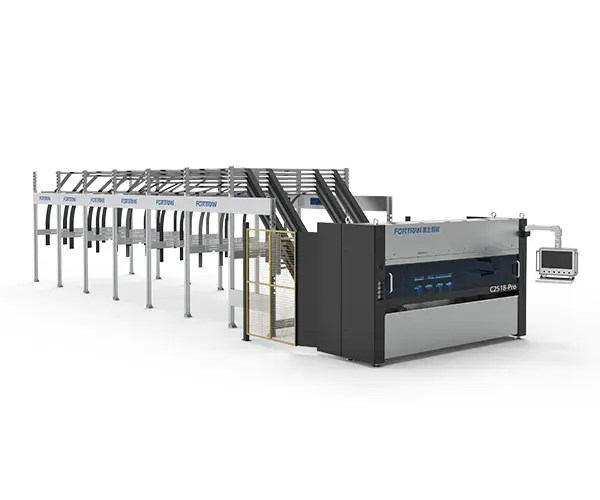

Koneen kuva

Koneen tekniset tiedot

Mitat P*L*K(mm)	Perustiedot	Virtalähde (kW)	Leikkausnopeus (M/min)	Työkorkeus (mm)
14750*4040*3000	11 pystysuoraa+1 vaakasuoraa veistä, täysi servo-ohjaus, 6 makasiinia	5.8	0-120	850

Käsittelyparametrit

Min. Leikkauspituus L (mm)	Max. Leikkausleveys L (mm)	Aaltopahvipaperin leikkauspaksuus H (mm)	Pituussuuntaisen terävälin tarkkuus (mm)	Tehokkuus (kpl/min)
300	2550	2-7	±1,5	0-12

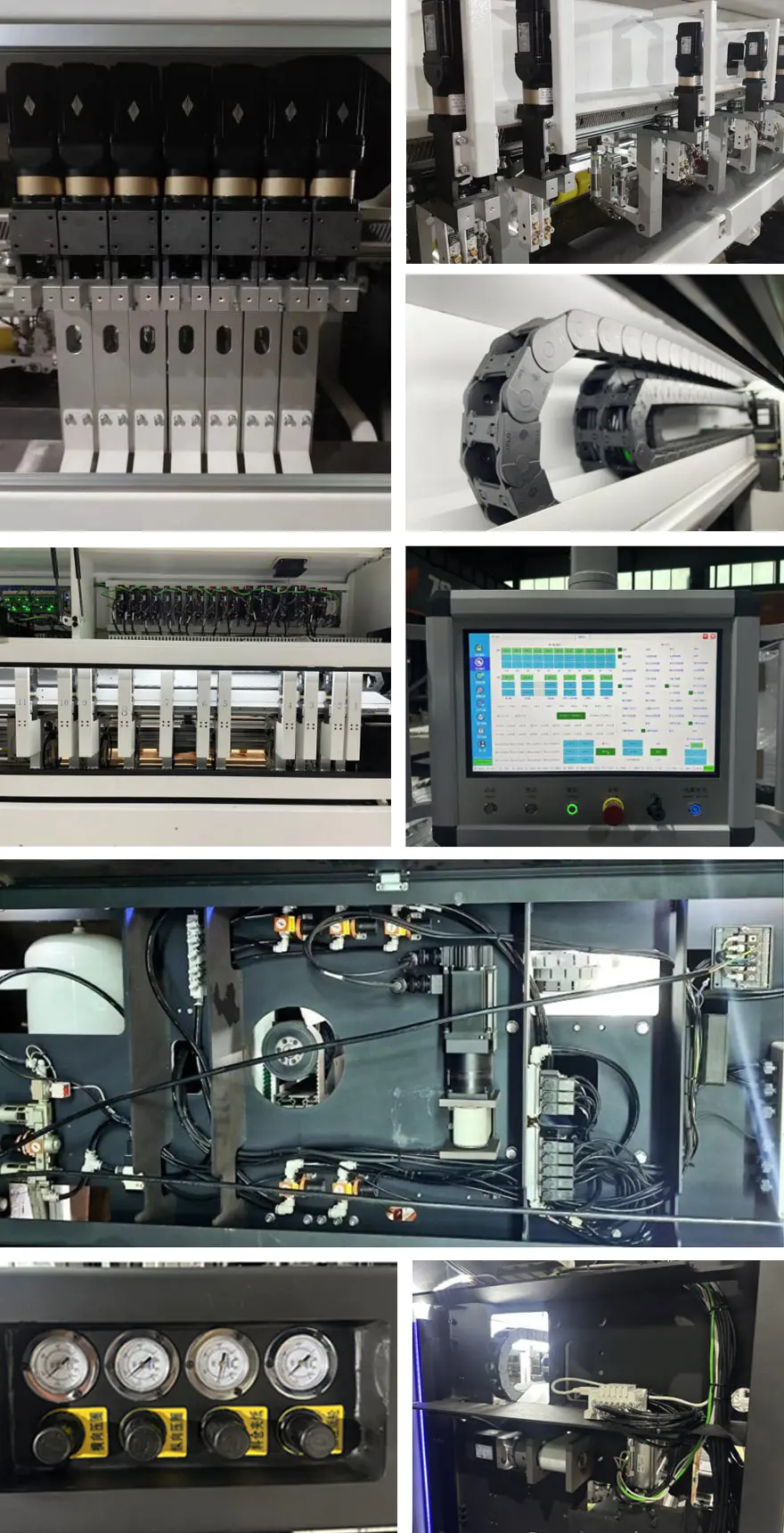

Toimintojen yleinen kuvaus

Automaattista nopeaa paperinleikkuukonetta käytetään jatkuvaan kiinteän pituiseen aaltopahvin ja yksittäisten arkkien käsittelyyn taittopakkausten valmistamiseksi. Kone suorittaa rypistyksen sekä poikittais- ja pituussuunnassa, ajoittainen leikkaus ja leikkausprosessointi aaltopahvipaperille. Kiinteäpituinen leikkaus mahdollistaa sekä massatuotannon että räätälöidyn Konetta voidaan käyttää erillisenä yksikkönä tai pakkauslinjan alkuosana.

Ei.	Tuote	Ominaisuudet
1	Paperin säilytysteline	Paperin säilytysteline on valmistettu happopestyistä teräslevyistä ja käsitelty taivutus. Siinä on yksinkertainen rakenne, luotettava rakenne ja se on kylmäkäsitelty galvanointi, jonka tuloksena on houkutteleva ulkonäkö ja erinomainen ruosteenkestävyys. Vakiokokoonpano sisältää 6 paperilokeroa, jotka voivat olla mukautettu erilaisten asiakkaiden tarpeiden mukaan, mikä tarjoaa suurta joustavuutta ja vahvaa sopeutumiskykyä.
2	Kehyksen rakenne	Runko on valmistettu tarkkuustyöstyksellä suorakaiteen muotoisen teräksen hitsauksen jälkeen putket ja teräslevyt. Se takaa korkean kokoamistarkkuuden ja toimintatarkkuuden, mikä takaa laitteiden pitkän käyttöiän ja erinomaisen vakauden.

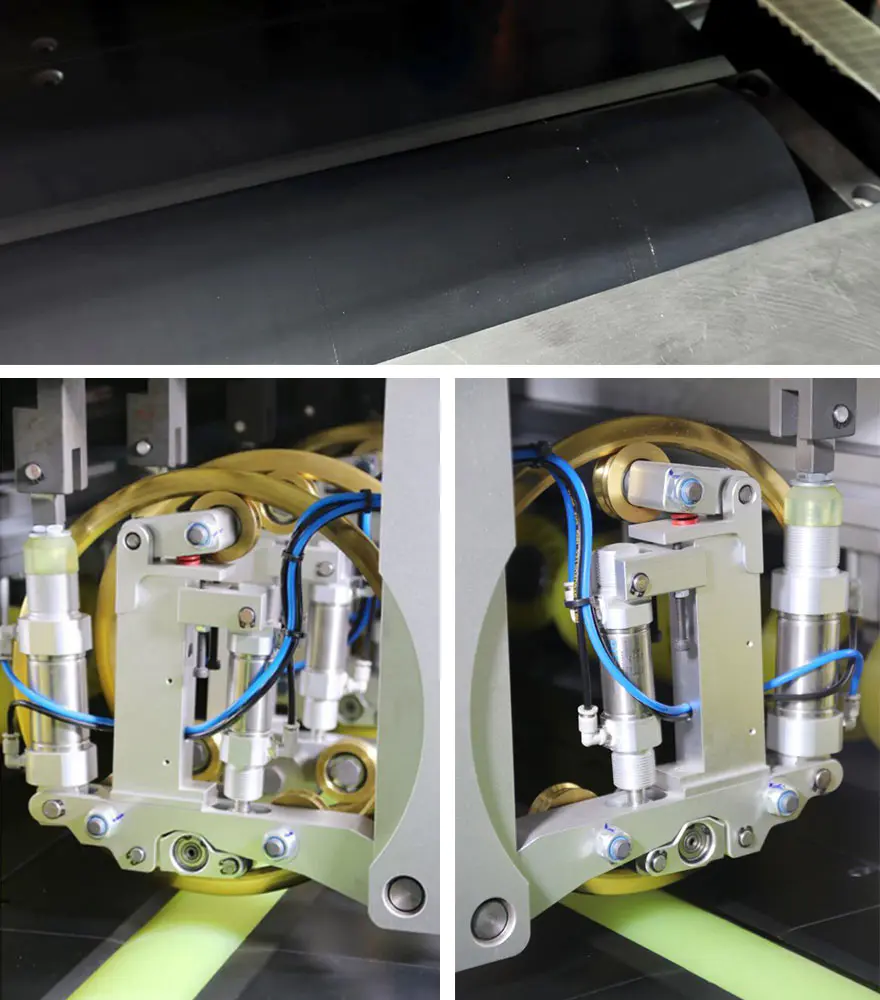

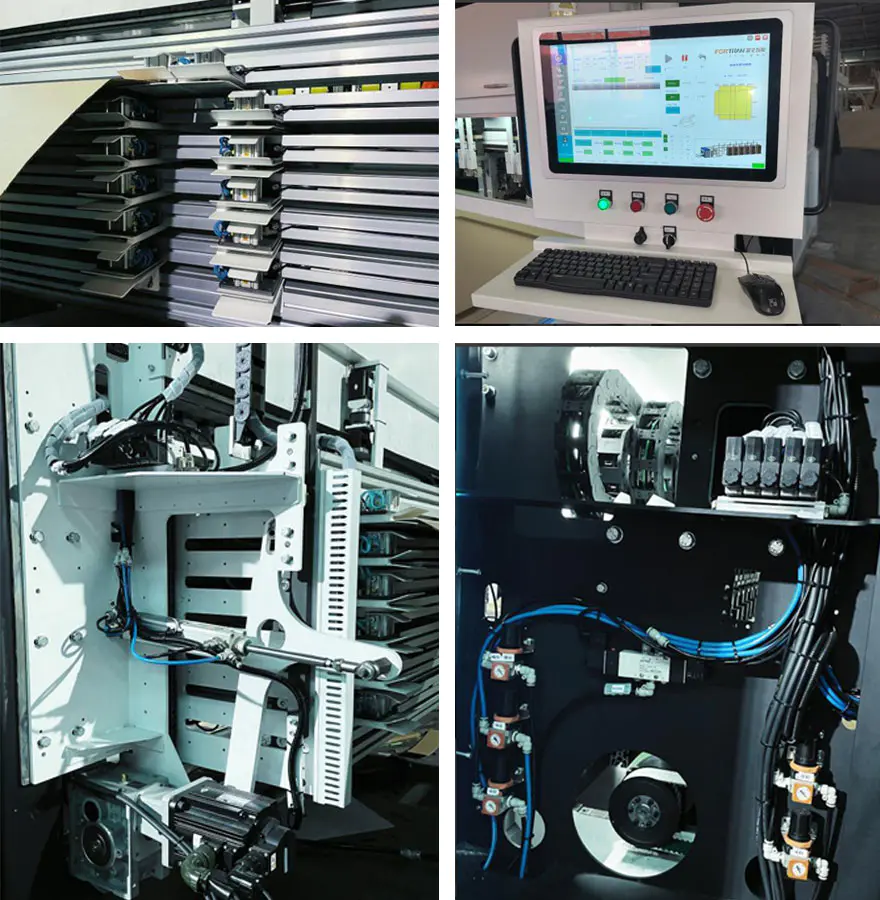

3	Ajomekanismi	Syöttöpuristustela on valmistettu PU-materiaalista, jonka pinta on kirkas ja miellyttävä suurella kitkalla. Tämä parantaa tehokkaasti kartongin kuljetuksen luotettavuutta. Samaan aikaan vetorumpu on tuotu Saksasta ja on erittäin kestävä.
4	Poikkileikkausrakenne	Tehon tuottaa erittäin tarkka servomoottori yhdistettynä alennussäätimeen ja synkroninen pyörämekanismi, joka saavuttaa korkean
5	Pitkittäinen leikkausyksikkö	Tämä mekanismi koostuu pääasiassa 7 sarjasta veitsenpitimiä. Veitsen kokoonpano 7+1 mahdollistaa laatikkotyyppien 410 ja 411 yleisleikkauksen. Se on suunniteltu täyttämään korkean hyötysuhteen vaatimukset varmistaen samalla kestävyyden;

6	Säädettävä tallennuslaite	Emolevyn molemmat päät CNC-työstyksellä varmistaa rinnakkaiset sivut, korkean lujuuden käyttö ketju ylös ja alas turvallisuuden ja luotettavuuden varmistamiseksi ei ohita hampaita tarkkuuden parantamiseksi ja toiminnan tehokkuus, käytämme korkeaa tarkkuutta kartiovaihteiston vähennysventtiili, joka on varustettu erittäin tarkasti huolto moottori; Käyttöasteen parantamiseksi paperia, asetamme tälle laitokselle 6 paperikirjastoa, joita voidaan lisätä tai vähentää riippuen erilaisia asiakkaiden tarpeita, kätevää ja nopeaa, ja vahva sopeutumiskyky;

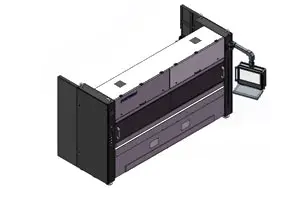

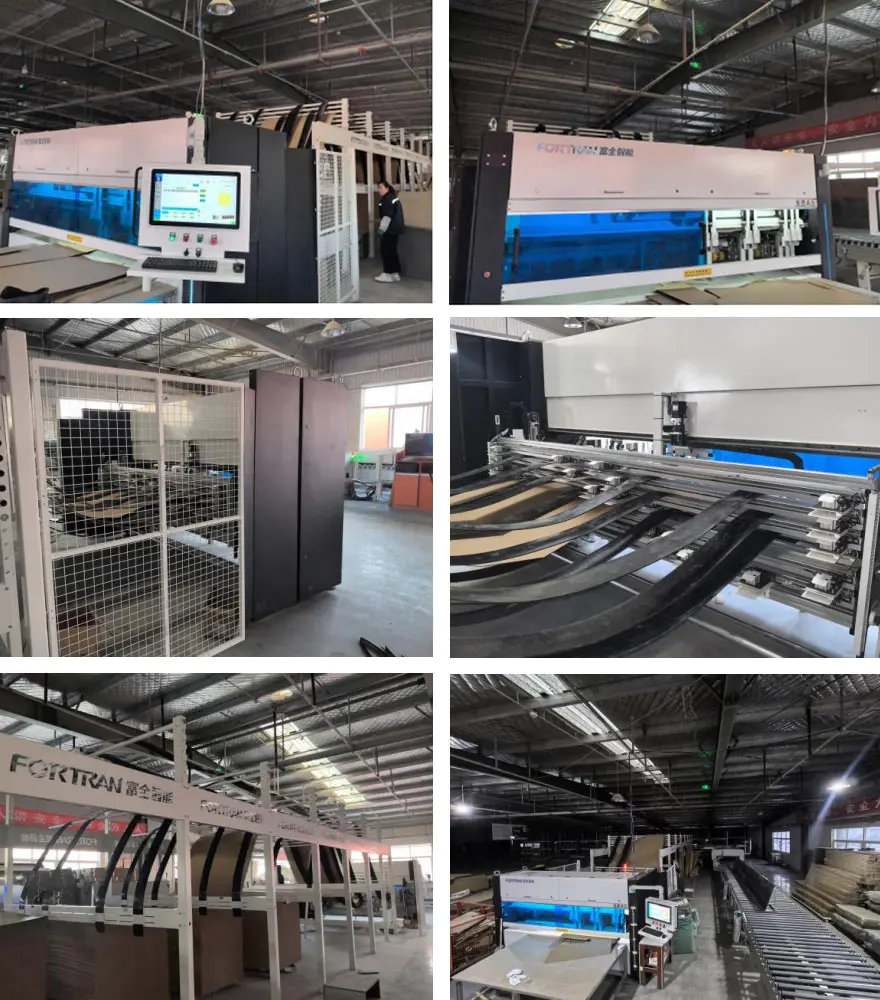

7	Koneen kotelo	Ensisijainen tehtävä on koristella konetta itse. Ulkoinen suojakuori on lisätty Kansi on käsitelty muovilla ruiskuttamalla, mikä tekee siitä esteettisen miellyttävä, herkkä ja maalia kestävä Havaintoikkuna edessä kone on valmistettu akryylilevystä, joka antaa sille houkuttelevan ja tyylikkään ulkonäön, kuten sekä korkea sitkeys ja kestävyys särkyvä.

Kolmen näkymän piirustukset

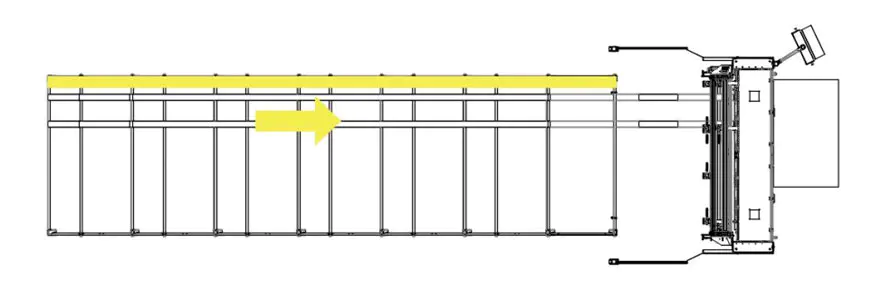

Tuotantoprosessitilan kaavio

Kulutustarvikkeita koskevat vaatimukset

1. Aaltopahvia koskevat vaatimukset syöttöasemalla

A. Jatkuvan aaltopahvin leveys: 400–2550 mm;
B. Vierekkäin puristetun aaltopahvin kokonaisleveys: enintään 2550 mm;
C. Pinoamiskorkeus, mukaan lukien 120 mm:n lava: Enintään 1300 mm;
D. Pinoamisleveys, maksimi: 1300 mm; Aaltopahvipaperin pituus poistokohdassa: Vähintään 300 mm;
E.Kiinteänpituisen leikkauksen pituussuuntainen toleranssi: Enintään 0,5 %;Poikittainen toleranssi kiinteäpituiselle leikkaukselle: Maksimi±2,0 mm;
F.Aaltopahvin paksuus: 2-7 mm, ±0,2 mm;Raaka-aineen enimmäislaatu 2,30 eKr (standardin DIN 55468 mukaan);
G. Pahvin laatu täyttää DIN 55468 -standardin;
H.Yksi aallotettu, maksimipaksuus noin 4 mm (laatu: 1,10–1,40); kaksoisaallotettu, maksimipaksuus noin 7 mm.

2. Pahvityypit

Sarjanumero	Nimi	Kuva	Paperin syöttösuunta	Minimikoko
1	Tavallinen laatikko		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 36 mm Korkeus: vähintään 225 mm
2	Tavallinen laatikko		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 36 mm Korkeus: vähintään 225 mm
3	Taivas ja maan kansi		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 225 mm Korkeus: vähintään 18 mm
4	Keskimmäinen tiivistelaatikko		pituussuuntainen	Pituus: vähintään 400 mm Leveys: vähintään 450 mm Korkeus: vähintään 18 mm
5	Keskimmäinen tiivistelaatikko		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 450 mm Korkeus: vähintään 18 mm
6	Kaikki siipinen laatikko		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 225 mm Korkeus: vähintään 18 mm
7	Keskimmäinen tiivistelaatikko		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 450 mm Korkeus: vähintään 18 mm
8	Neliönmuotoinen pahvi		pituussuuntainen	Pituus: vähintään 400 mm Korkeus: vähintään 18 mm

Luettelo pääkomponenttien kokoonpanoista

Ei.	Tuote	Tekniset tiedot	Q'ty	Huomioi
1	Pituussuuntainen teräyksikkö		7 SETTIÄ	Määrä voidaan räätälöidä vaatimusten mukaan
2	Vaakasuuntainen teräyksikkö		1 SET
3	Rullan kokoonpano		3 kpl
5	Poikittainen synkroninen hihna		1 kpl
6	Synkroninen hihna		2 kpl
7	Vedon servomoottori		2 SETTIÄ
8	Vedonrajoitin		2 SETTIÄ
9	Säätömuistin servomoottori		1 SET
10	Säätövaraston pienennys		1 SET
11	Terän liikkuva moottori		7 SETTIÄ	Määrä voidaan räätälöidä vaatimusten mukaan
12	Terän liikkumisen vähentäjä		7 SETTIÄ
13	Pneumaattiset komponentit		1 SET
14	Sähköinen ohjauslaatikko	——	——
15	Sähkökomponentit	Valosähköiset anturit, kaapelit, heijastimet, sähkökomponentit	——
16	Ohjain	Ajurit, laiteohjelmistot, moduulit	——

Luettelo kulutettavista osista ja kulutustarvikkeista

1. Kuluvien osien luettelo

Ei.	Tuote	Tekniset tiedot	Suositeltu määrä	U8 numero
1	Syöttöakselin holkki	PCM260-02-020-260	6
2	Työntöakselin holkki	CZJ260-02-010-300	2
3	Saumaton vihreä hiljainen synkroninen hihna teräsytimellä (Xiet)	75-AT10-6910	1
4	Solenoidiventtiili	SY5120-5GZD-01	2
5	φ66xφ16x0,8 pyöreä hammasterä	PCM260-03-010-010	2
6	Solenoidiventtiili	4N330C08B	1
7	Liukusäädin	HGH15CA	2
8	Tarkka paineenalennusventtiili	SDR20008JN	2
9	Saumaton synkroninen polyuretaanihihna teräslangalla - hiljainen tyyppi	AT10x50xL1290	1
10	Rele	RXT-F01K D24	1
11	Sulake	5*20mm 0,1A	5
12	Rajakytkin	XCK-N2145P20C	2
13	Läheisyyskytkin	IME12-06BPSZW2S	2
14	Saumaton synkroninen polyuretaanihihna teräslangalla - hiljainen tyyppi	AT10x50xL920	1

Kulutustarvikeluettelo

1	Paperinleikkausteho kumitela B	PCM260-01-020-300	1
2	φ66xφ16x0,8 pyöreä hammasterä	PCM260-03-010-010	2
3	Syöttöakselin holkki	PCM260-02-020-260	2
4	Työntöakselin holkki	CZJ260-02-010-300	1
