Automaattinen laatikon taittokone

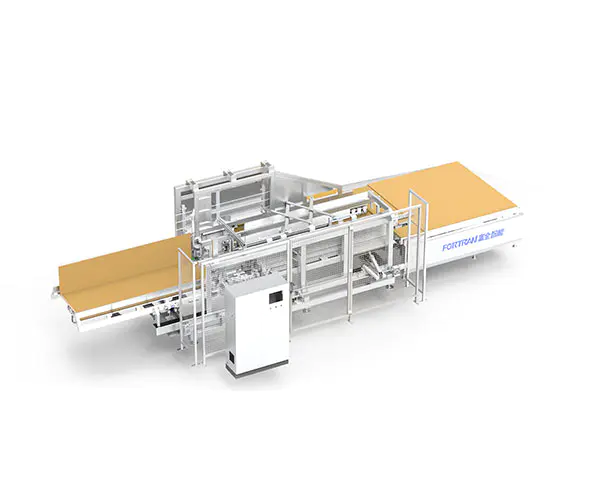

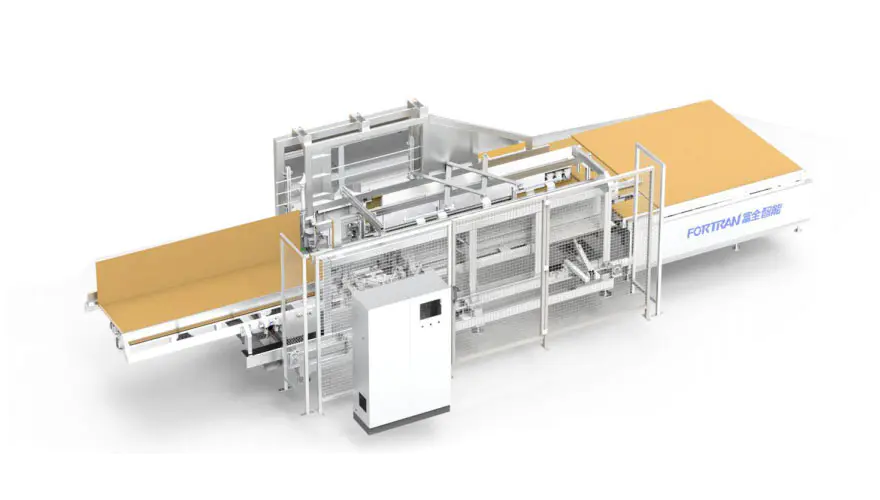

Koneen kokonaiskuva

Laitteen parametrit

Ulkomitat P*L*K(mm)	Laitteen omapaino (kg)	Virtalähde (kW)	Kuljetuskuorma (kg)	Työkorkeus (mm)
9760*3550*2500	Noin 3700	4,5 kW (lukuun ottamatta liimausyksikköä)	50	830±40 (määrittämätön. Riippuu asiakkaasta

Käsittelyn laajuus

Pahvilaatikoiden käsittelyalue L (mm)	Pahvilaatikoiden käsittelyalue W (mm)	Pahvilaatikoiden käsittelyalue H (mm)	Taittotehokkuus (kertaa/min)	Aaltopahvin paksuus (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Ydintarvikemerkki: servomoottori -- Innovance ; synkroninen hihna -- Gardner ; istuimen laakeri -- TR ; taajuuden muunnosmoottori --- Innovance :
2 Koko telineputki on hitsattu ja käsitelty portaalilla, joka on erittäin tarkka, luotettava ja kestävä.
3 Taittolaatikkokoneen lineaarimekanismia ohjaa tarkka lineaarinen ohjauskisko, joka on erittäin luotettava ja kestävä.
4 Imukupin siirtopaperissa on erittäin tarkka servomoottori, jota on helppo hallita ja joka voi parantaa laitteiden tarkkuutta;

5 Konetta voidaan käyttää yksin tai yhdessä räätälöidyn pakkauslinjan kanssa. Käyttötapa on vaihteleva ja joustava

1 Käyttötarkoitukset

A. Tätä automaattista laatikon taittokonetta käytetään pahvilaatikoissa laatikoihin;
B. Tätä laitetta käytetään M/A-0410-mallin laatikoiden valmistukseen;
C. Testaa ensin laatikko, paina vastaavaa syöttökokoa ja aloita ja syötä laite automaattisesti laatikon luomiseksi;

2 Yleiskuvaus toimintaperiaatteesta

Koko laitesarja on jaettu viiteen osaan: syöttötason mekanismi, päärunkomekanismi, kiinteän puolen taittomekanismi, liikkuvan puolen taittomekanismi ja mediaanivaihteisto mekanismi:

A. Työskenneltäessä toimintanäytön syöttö vastaa taitettavan laatikon kokoa; kun sijoittelu on valmis, kun paperipinta on kohdistettu etummaisen vertailupisteen ja sivuvertailukohdan kanssa positiiviseen suuntaan, paina vihreää käynnistyspainiketta käynnistääksesi imukupin automaattisesti imeäkseen paperipinnan taittolaatikon koneen osan sisääntuloon;

B. Imukuppi ajaa paperikalvon taittoosaan, ja kiinteä reuna ja liikkuva pitkä reuna vastaavat taittoreunaa, ja sitten ruiskutetaan automaattisesti liimaa määritetyssä liiman ruiskutusasennossa, ja etupään taittoasento valmistuu yksitellen;

C. Kun etupään taittolaatikko on saavuttanut määrätyn asennon, kun sylinterin alaspäin olevaa painetta on kiristetty, imukuppi putoaa välittömästi ja palautuu takaisin lähtökohtaan, ja takaimukuppi kiinnitetään paperin takapäähän ja odottaa sitä; kun kiinteä puoli ja liikkuva puoli taittoreuna toimivat samanaikaisesti, kääntöryhmä nollataan valmistumisen jälkeen; Takaosan imukuppi ajaa paperikuoren eteenpäin takapään taittolaatikon muovausasentoon ja ruiskuttaa liimaa automaattisesti määritettyyn asentoon;

D. Kun takapään taittolaatikko on saavuttanut määrätyn asennon, kun sylinterin alaspaine on kiristetty: kun kiinteä puoli ja liikkuva puoleinen taittoreuna toimivat samanaikaisesti, kääntöryhmä on valmis ja nollattu: purkausmoottori lähettää muovauslaatikon välittömästi ulostulolle;

3 Toiminnallinen rakenne"

Sarjanumero	Nimi	Erottava ominaisuus	Malli

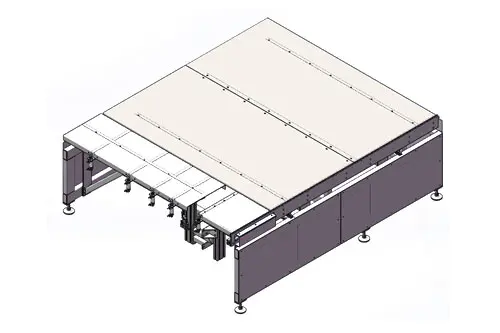

1	Ruokintapöydän rakenne	Etumateriaalipöytä on sijoitettu tasaisen levyn asentoon, ja sylinteri ohjaa nosto- ja kohdistustappia; sivuservomoottori paikantaa tarkasti paperipinnan syöttökohdan valmisteluasennon;

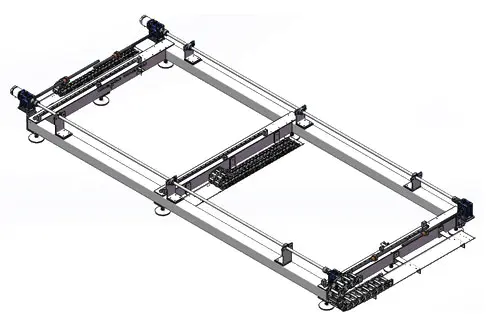

2	Telineen pohjarakenne	Mainframe-telineen pohja, servovivun ohjauksen servomoottorin liikkuva taittomekanismi ja mediaanikäyttömekanismi ovat tarkempia;

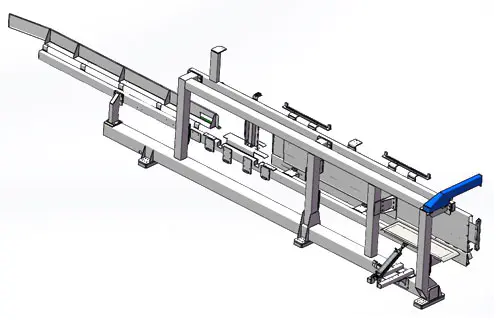

3	Kiinteä sivutaitettava telinesarja	Kiinteä sivutaittuva runko, lyhyen reunan sylinterin taitto, metallilevyn apuohjainsyöttö molemmilla puolilla; telinehitsauspukkikoneistus; korkea kokoonpanotarkkuus, korkea toimintatarkkuus, mikä varmistaa pitkän käyttöiän ja hyvän vakauden;

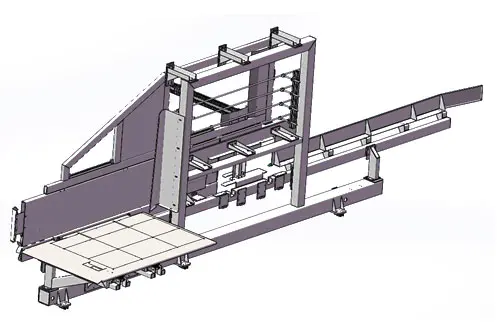

4	Mobiilipuolen taitettava telinesarja	Liikkuva puoli taittuva runko, pitkän sivun sylinterin taitto, peltiapuohjaimen syöttö molemmilta puolilta;telinehitsauspukkikoneistus;korkea kokoonpanotarkkuus, korkea toimintatarkkuus, mikä varmistaa pitkän käyttöiän ja laitteiden hyvän vakauden;

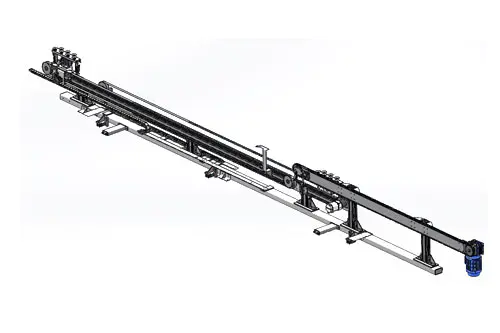

5	Viisi osaa mediaanikäyttömekanismista	Servoohjauskäyttö, keskimmäinen imukuppiryhmä ohjaa paperin kuoren liikettä, purkausmoottori ajaa ketjua paperin kuoren purkamiseen;
6	Keskitason imukuppiryhmä	Servomoottorin hihna ohjaa liikettä, sylinteri nousee ja laskee, ja imukuppityhjiö imee paperin ihon välityksen, tarkan toiminnan ja asennon;
7	Taittuva laajennusryhmä	Etu- ja takasylinterin laajennus toimii yhdessä ohjauskiskon kanssa liikkuakseen edestakaisin, ja ryhmittelysylinterin kääntövarsimekanismi toteuttaa erilaisten eritelmien ja kokojen taittamisen;
8	Puristuslevyryhmä	Sylinteri laajenee ennen ja jälkeen ja vaikuttaa korvan taipumiseen suoristaen laatikon oikeaan kulmaan;
9	Sivulle kääntyvä ryhmä	Se on pääasiassa vastuussa laatikon etu- ja takapään painamisesta ylöspäin, ja sylinteriteleskooppinen voimansiirto ajaa kääntövartta niin, että kuumasulateliima on lujasti ja vakaa;
10	Kääntövarren korvaistuinryhmä	Sylinterin käyttölaajennus käyttää kääntövartta. Kun kääntövarsi on asetettu suorassa kulmassa, alemman paineen sylinteri puristaa paperikuoren sivulle kääntyvän ryhmän puristussulateliimapastan avulla, jotta se on kiinteä ja vakaa;

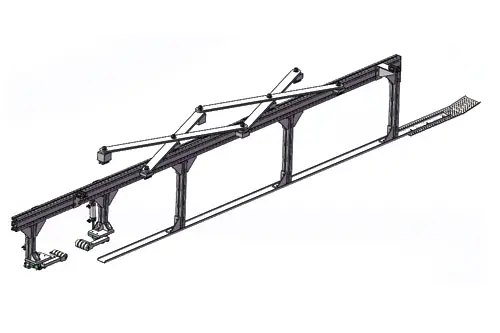

11	Keskitason lisäreunojen puristusryhmä	Pitkä kääntövarsi toimii yhteistyössä ohjauskiskon kanssa saavuttaakseen täysin automaattisen keskiasennon laatikon keskelle; etulohkomateriaali auttaa alemman imukuppiryhmän imemään paperikuoren; takapää on jaettu kahteen etu- ja takasylinterien ryhmään ohjaamaan kääntövarren etu- ja takaosaa paperin paperin reunan tukemiseksi; estämään paperin pinnan liian leveä ja kovettumisen aiheuttama ongelma.

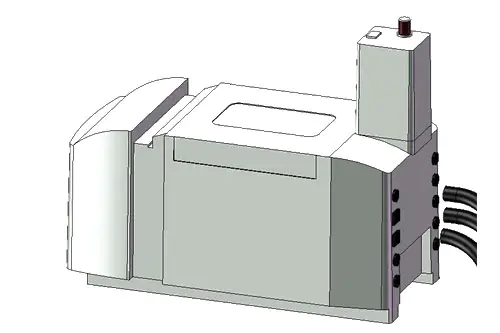

12	Liimakonejärjestelmä	Liimakonejärjestelmässä käytämme täydellistä sarjaa puhtaita maahantuotuja Le Baiden lisävarusteita, jotka voivat toteuttaa jatkuvan liiman ruiskutuksen, täydelliset toiminnot, yksinkertaisen asennuksen ja kätevän käytön;

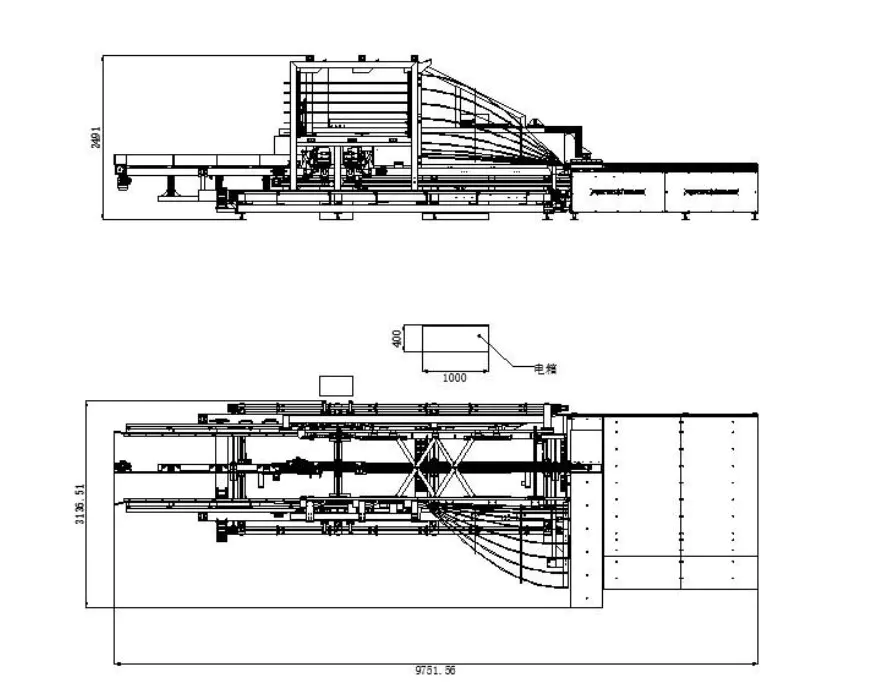

Kolme näkymää (määrittämätön, koska koko muuttuu parametrien mukaan)

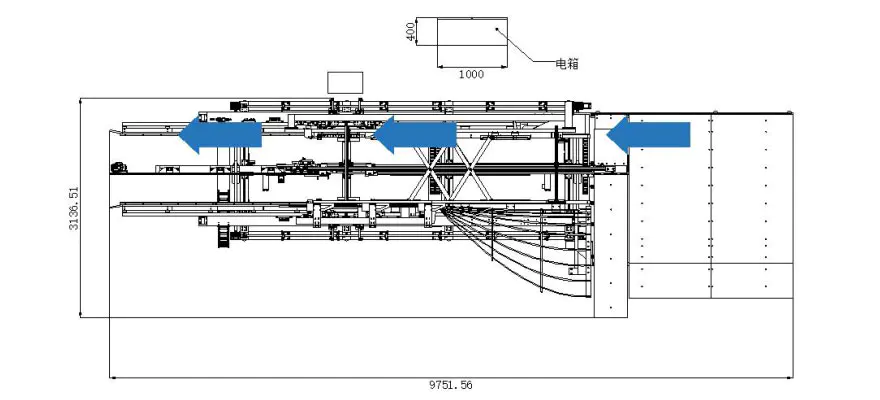

Kaaviokaavio tuotantoprosessitilasta (määrittämätön, koska koko muuttuu parametrien mukaan)
