Automaattinen laatikon sulkemiskone

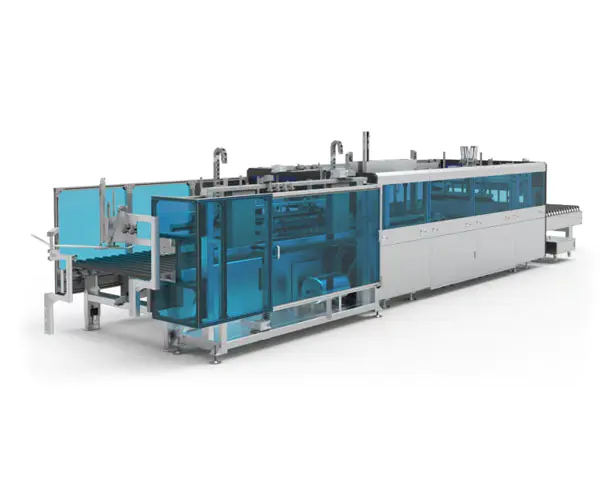

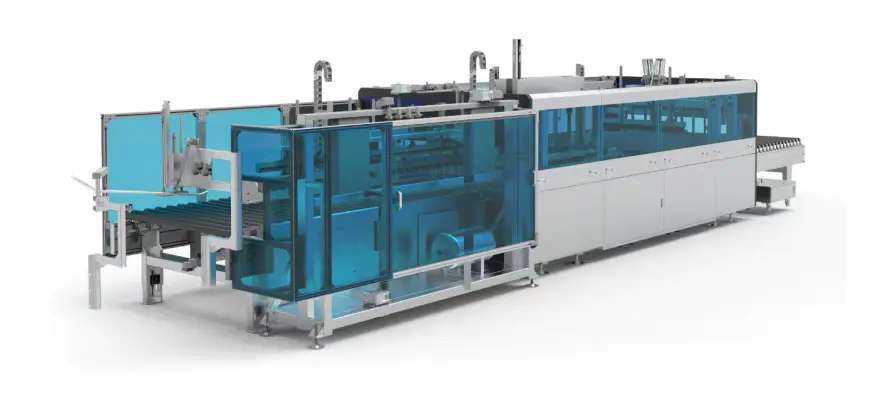

Koneen kuva

Koneen tekniset tiedot

Mitat P*L*K(mm)	Koneen omapaino (kg)	Virtalähde (kW)	Kuorman siirto (kg)	Työkorkeus (mm)
10200*2200*2260	Noin 3200kg	10.9	50	800±50

Käsittelyparametrit

Pahvikotelon käsittelypituus (mm)	Pahvikotelon käsittelyleveys (mm)	Pahvilaatikon käsittelykorkeus (mm)	Tiivistystehokkuus (sykliä/min)	Aaltopahvipaperin paksuus (mm)
300-2900	200-1200	(Puulevyn paksuus 18) 20-280	4-8	2,5-6

1. Ydinkomponentit: Eva nopeasti kuivuva kuumasulateliimakone; servo moottori; planeettojen vähennysventtiilillä; laser etäisyysmittari; synkroninen vyö; tyyny estää laakerit; vaihtelevan taajuuden moottori; mato vaihde vähennysventtiilillä;
2. Kuljetusrullat käyttävät tuotuja PVC-kumiholkkeja, jotka ovat sekä joustavia että kestäviä;
3. Kotelon tiivistimen lineaarista mekanismia ohjaavat tarkat lineaariset ohjaimet, mikä takaa korkean luotettavuuden ja kestävyyden;
4. Puristimien ja liimapistoolien teho saadaan korkean tarkkuuden servomoottoreista, joita on helppo hallita ja jotka parantavat laitteiden tarkkuutta;
5. Konetta voidaan käyttää erillisenä yksikkönä tai integroituna räätälöityyn kotipakkauslinjaan, mikä tarjoaa monipuolisia ja joustavia käyttövaihtoehtoja.

1. Käyttö
V. Tätä automaattista laatikon sulkemiskonetta käytetään korkealaatuisten huonekalujen pakkauslaatikoiden sulkemiseen.
B. Tätä laitetta käytetään mallien M/A-0410 ja M/A-0419 laatikoiden sulkemiseen.
C. Pahvilaatikon pohja liimataan ensin, sitten pakattavat tuotteet ja pehmusteet asetetaan sisälle, minkä jälkeen konesuljetaan.

2. Yleinen toimintaperiaate
Koko laitteisto on jaettu viiteen osaan: mittauskoneen osa, syöttöpuskurikoneen osa, tunnelitiivistysosa, siirtymäkoneen osa ja työntötiivistysosa.

A. Käytön aikana pakatut laatikot, joissa tuotteet on täytetty, tulevat sisään mittauskoneen osasta vertailureunaa pitkin. Sisäänkäynnin leveysanturi mittaa karkeasti pahvilaatikon leveyden. Kun laatikko saavuttaa mittauskoneen osan päähän, se pysäytetään välilevyllä. Aktiivinen puristinlaite mittaa sitten tarkasti laatikon leveyden ja korkeapainelevylaite tarkasti laatikon korkeuden. Tämän jälkeen laatikko siirtyy mittauskoneosastolta syöttöpuskurikoneen osan kautta tunnelitiivistysosan sisäänkäyntiin.

B. Kun laatikko tulee tunnelitiivistysosaan, sisäänkäynnin liimapistooli levittää kuumasulateliimaa laatikon pituudelle. Sitten se kulkee tiivistyskanavan läpi, joka koostuu taittotankokokoonpanosta, puristusmekanismista, sivuhihnamekanismista ja vastapainohihnamekanismista - täydentäen pitkän sivun tiivistyksen.

C.Pahvikotelo, jonka pitkä sivu on tiivistetty, siirtyy siirtymäkoneen osaan ja pysäyttää sen työntimen sulkemisosan sisäänkäynnissä olevalla etulevylaitteella. Ensimmäinen lyhyt sivu liimataan ja tiivistetään sitten ruiskutuslaitteella, etupuristuslevylaitteella ja etutiivistelevylaitteella. Kun ensimmäinen lyhyt sivu on suljettu, laatikko menee työntötiivisteosaan ja liikkuu taaksepäin, missä se pysäytetään takalevyn avulla. Toinen lyhyt sivu liimataan ja tiivistetään sitten ruiskutuslaitteella, takapuristuslevylaitteella ja takatiivistyslevylaitteella. Tässä vaiheessa pahvikotelon koko sulkemisprosessi on valmis ja se rullaa ulos työntötiivisteosasta.

D. Tämä laatikon leveyden tunnistava kartonkipakkausmenetelmä voi tehokkaasti sulkea erikokoisia laatikoita syöttöprosessin aikana ilman, että laatikoiden mittoja tarvitsee syöttää.

E. Samankokoisten laatikoiden eräsuljettaessa laite voi siirtyä erätilaan. Kun ensimmäisen laatikon leveys on mitattu ja tämä arvo on sovellettu koko sarjaan, tunnelitiivistysosa säätää kanavan kokoa ja säilyttää sen ennallaan, mikä parantaa sulkemistehokkuutta. Enimmäisnopeus voi olla jopa 8 pakettia minuutissa.

Toimiva rakenne

Ei.	Tuote	Ominaisuus
1	Etuosan syöttölaite	Saavuta pakkausten ruokintatoiminto nopeasti, tarkasti ja tehokkaasti toimittamalla paketit määrättyihin paikkoihin. Pääpalkki on valmistettu hiiliteräksestä ja päällystetty muovilla. Pakkausten täsmällisen kohdistuksen varmistamiseksi käytetään kiinteää ohjaus- ja kohdistusmekanismia, joka ohjaa pakkaukset paikoilleen
2	Korkeuden mittauslaite	Alumiinisia puristuslohkoja käytetään pakkausten korkeuden mittaamiseen elektronisten vaaka-antureiden ja pneumaattisten sylintereiden kautta, minkä jälkeen tiedot välitetään takaisin
3	Kansi	Laitteen esteettistä vetovoimaa parantaen ja samalla tietyn suojan tarjoavana kokonaisrakenne on pääasiassa valmistettu muovilla päällystetyistä taivutetuista hiiliteräslevyistä. Sitä parannellaan edelleen erikoistuneilla alumiiniprofiileilla ja kuninkaansinisillä akryylipaneeleilla.
4	Teline	Koneen runko valmistetaan hitsaamalla suorakaiteen muotoisia putkia ja teräslevyjä, mitä seuraa tarkkuustyöstö. Tämä varmistaa korkean kokoonpanotarkkuuden ja toimintatarkkuuden, mikä takaa laitteen pitkän käyttöiän ja hyvän vakauden
5	Laippalaite	Pitää tehokkaasti laatikon yläkannen alas, valmistautuen myöhempään sulkemisprosessiin.
6	Edessä ja Takalevyt	Saavuttaa paketin sijoittelun. Lineaariset laakerit yhdessä kromattujen akselien kanssa tarjoavat lineaarisen ohjauksen. Monivaiheisia pneumaattisia sylintereitä ohjataan erikseen ja ne mahdollistavat yhdessä liimausjärjestelmän kanssa kaksivaiheisen korkeudensäädön. Tämä varmistaa sekä liimausprosessin laadun että pitää pakkauksen tehokkaasti tietyssä asennossa tarkkaa asemointia varten.
7	Leveyden mittauslaite	Vaakasuuntaisessa voimajärjestelmässä käytetään erittäin tarkkoja moottoreita yhdessä supistimien kanssa voimansiirtojärjestelmän vakauden varmistamiseksi. Se on ensisijaisesti vastuussa pahvilaatikon yläläppien kääntämisestä alas sulkemisen suorittamiseksi loppuun. Mekanismi käyttää lineaarisia ohjaimia lineaarisen liikkeen ohjaamiseen, ja tehon tuottavat pneumaattiset sylinterit ja useat nopeudensäätöventtiilit, jotka säätelevät ilmapiiriä nopean ja vakaan toiminnan saavuttamiseksi.
8	Kaksisylinteriset työntölevyn mekaaniset osat	Se on ensisijaisesti vastuussa pahvilaatikon yläläppien kääntämisestä alas sulkemisen suorittamiseksi loppuun. Mekanismi käyttää lineaarisia ohjaimia lineaarisen liikkeen ohjaamiseen, paineilmasylintereillä toimitettuna ja useilla ilmapiirin nopeudensäätöventtiileillä säädettävissä nopean ja vakaan toiminnan saavuttamiseksi.
9	Laitteen mekanismi	Se on pääasiassa vastuussa laatikon yläkannen kiinnittämisestä pakkauksen liikkumisen estämiseksi. Mekanismi käyttää lineaarisia ohjaimia suoraviivaisen liikkeen ohjaamiseen, ja pneumaattisen sylinterin epäkeskorakenne takaa pakkauksen paremman vakautuksen.
10	Lyhyen reunan liimaruiskutus järjestelmä	Ohjainkisko on vastuussa koko mekanismin lineaarisesta ohjaamisesta edestakaisin. Erittäin tarkka servomoottori tarjoaa vakaan virtalähteen, ja tunnetun kotimaisen planetaarisen vähennysmerkin käyttö varmistaa edelleen luotettavan pitkän aikavälin tehon. Lineaarinen ohjain on asennettu ylösalaisin, jotta se ei ruiskuttaisi liimaa, mikä varmistaa puhtaan ja vakaan ohjauksen.
11	Takapurkauskone	Pakkauksen purkutoiminnon saavuttamiseksi käytetään kaksivaiheista voimajärjestelmää, joka toimittaa paketin nopeasti, tarkasti ja tehokkaasti. Pääpalkki on valmistettu hiiliteräksestä ja päällystetty muovilla.
12	Liimakonejärjestelmä	Eva nopeasti kuivuva kuumasulateliimakone mahdollistaa sekä jatkuvan että ajoittaisen liiman ruiskutuksen. Se on täysin toimiva, helppo asentaa ja kätevä käyttää.
13	Alaspuristusmekanismi	Servomoottori käyttää alennuslaitetta pyörittämään hissiä, mikä saavuttaa tarkan pystysuoran asennon. Pneumaattisia sylintereitä käytetään painon vähentämiseen ja pakkauksen tiivistämiseen, mikä varmistaa vakaan ja tasaisen eteenpäinliikkeen.
14	Sivupaineryhmä	Pneumaattiset sylinterit ja lineaariohjaimet liikkuvat sisään ja ulos paikoilleen ja painavat pahvia. Teflonmateriaali estää liimaa tarttumasta kiinni, mikä varmistaa pahvin paremman puristumisen.
15	Sivutukikokoonpano	Servomoottori käyttää alennusvaihdetta pyörittämään vaihteita lineaarisilla ohjaimilla, jotka tarjoavat voimansiirron, mikä saavuttaa tarkan sivuasennon. Sivulinjausosassa käytetään teflonrullia tasaisen nopeuden varmistamiseksi.
16	Keskiosan tiivisteosa	Keskiosan rullavaihteistossa käytetään kaksivaiheista voimajärjestelmää, mikä tehostaa pakkausten syöttöä ja lyhentää odotusasentojen etäisyyttä.
17	Ruokinta esitaitettava rakenne	Syötä esitaitettava rakenne nostokiinteällä tuella käyttämällä servomoottorikäyttöistä supistusruuvia, jossa on tarkkuusohjaus; yläkansi ja alempi paine käyttämällä servomoottorikäyttöistä supistusruuvia tarkan nostoasennon saavuttamiseksi laatikon korkeusasennon saavuttamiseksi; taittoreunarulla käyttäen servomoottorikäyttöistä vähennysventtiilin vetoruuvin ohjausta nostosylinterin ohjaus taittoreunan rullan alempi paine saavuttaa paperipinnan pitkän reunan paperipinnan esitaittoreunaa varten, jotta tiivistelaatikko on sileämpi;

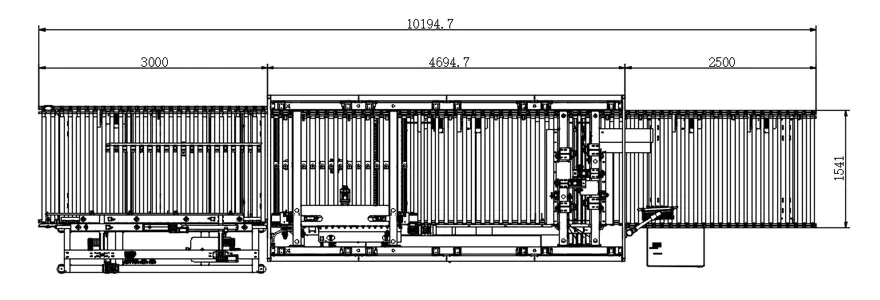

Kolmen näkymän piirustukset

Tuotantoprosessitilan kaavio

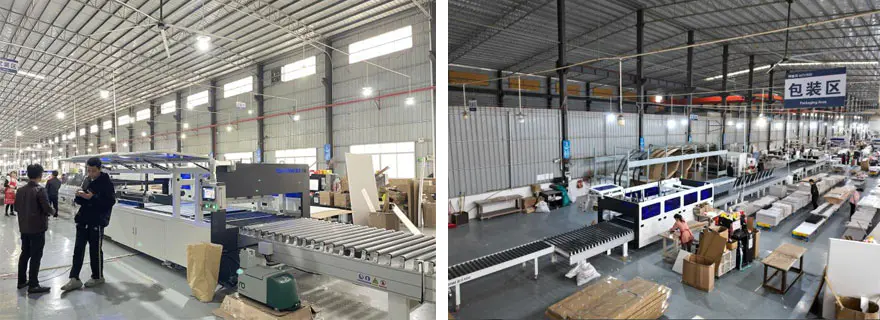

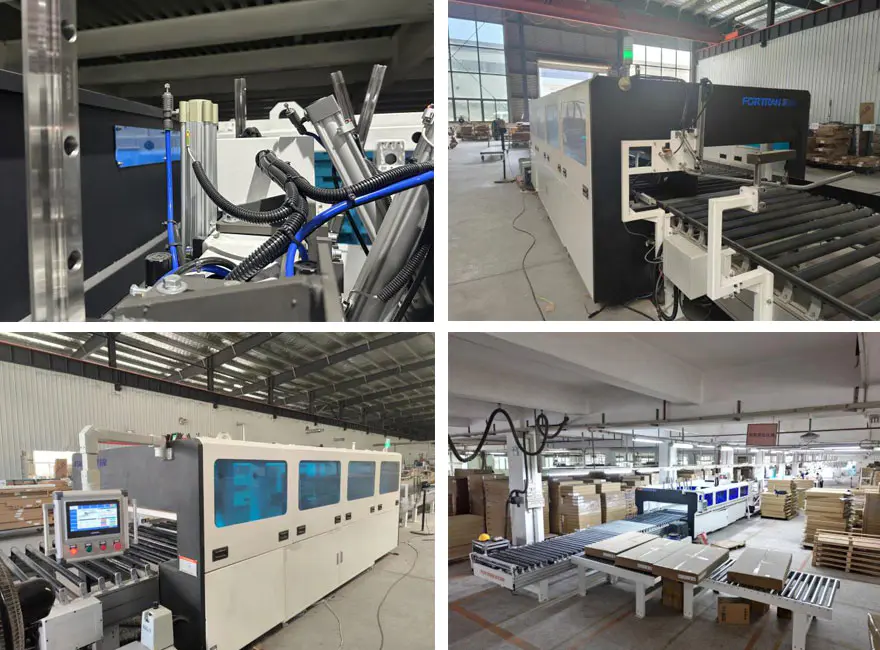

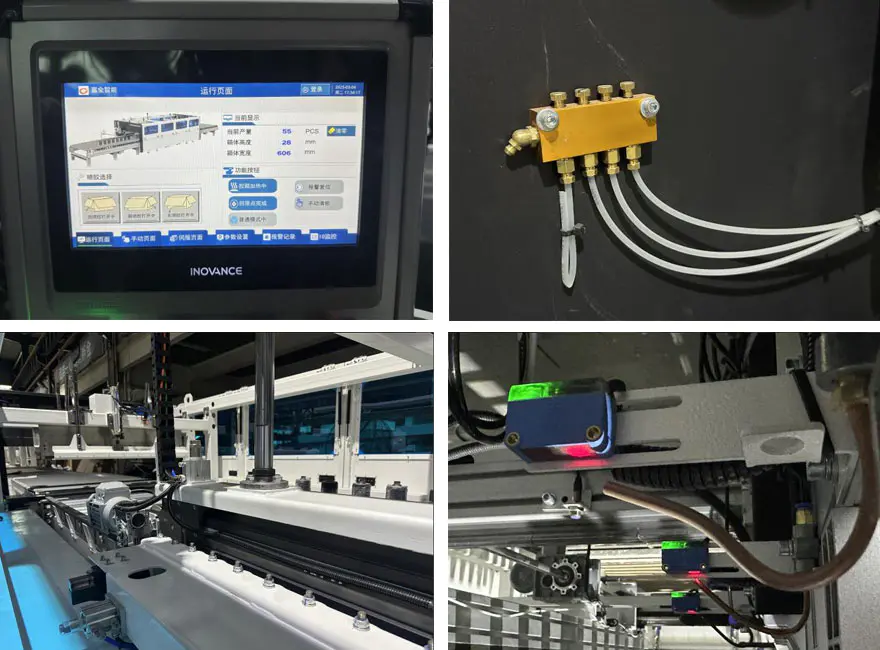

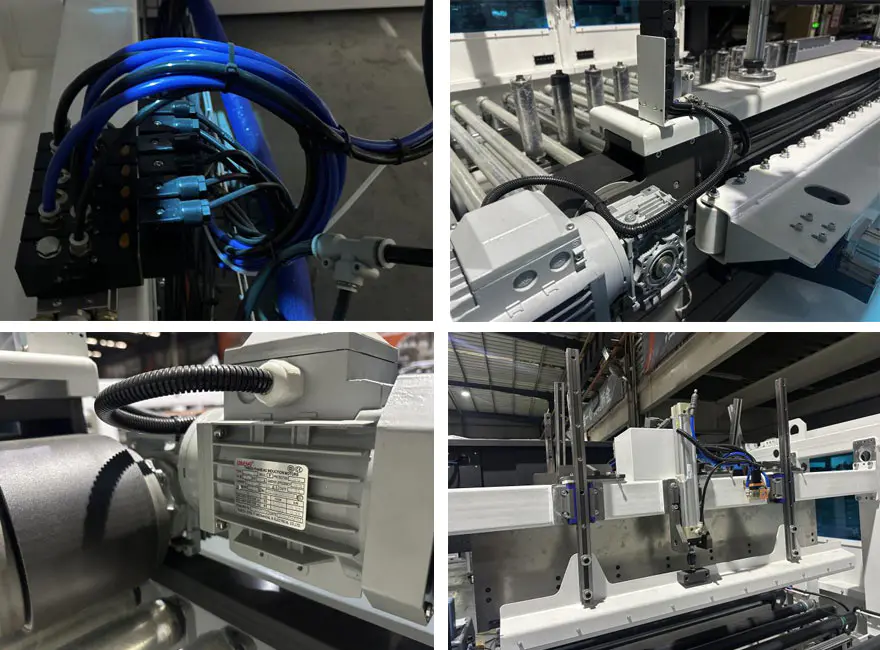

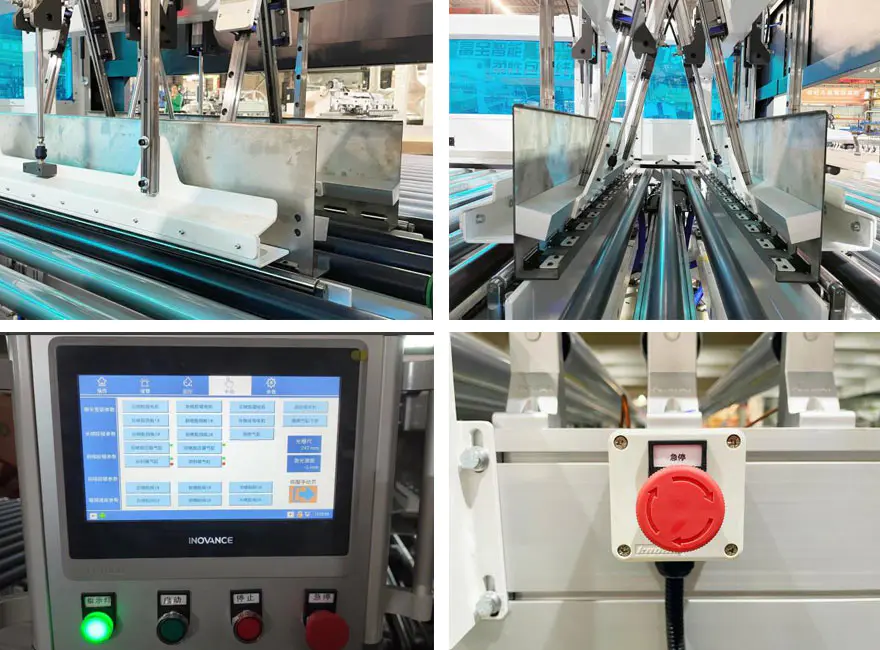

Yksityiskohtaiset kuvat

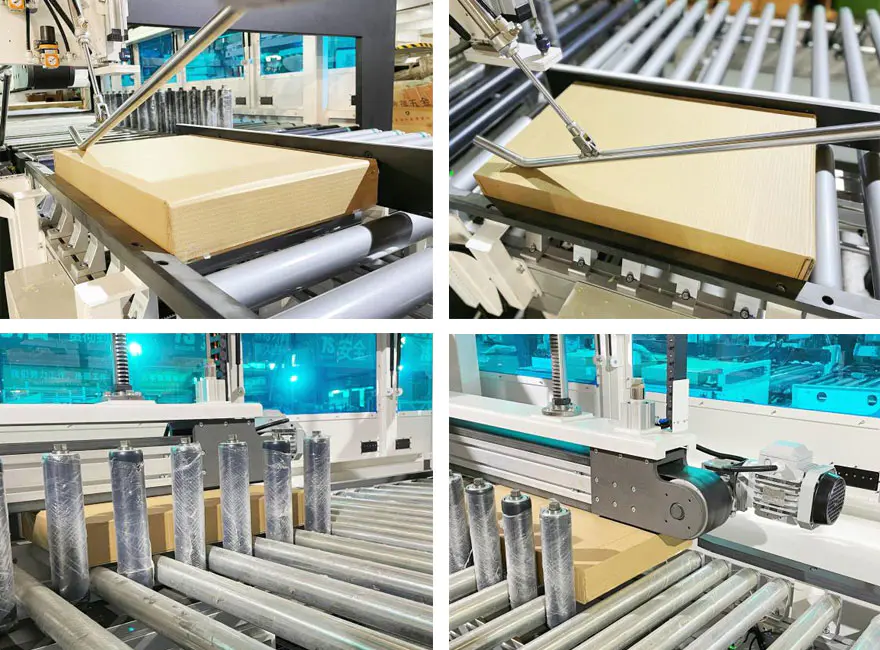

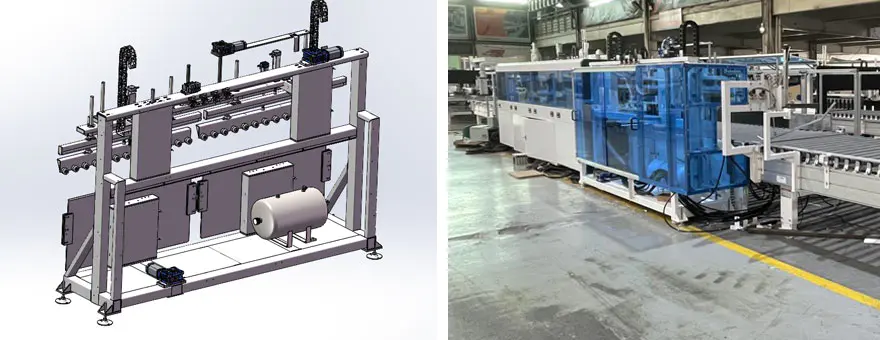

Esitaittuva rakenne

Luettelo kulutettavista osista ja kulutustarvikkeista

1. Puettavien osien luettelo

Ei.	Tuote	Tekniset tiedot	Suositeltu määrä	U8 numero
1	PTEE-rulla	BZ-LFXJ-01-03-01-01	2
2	M16 kaksipäinen nasta	BZ-FXJ-G-015	2
3	Teflon painepyörä		4
4	Puristushihna (kaksiohjaustyyppi)	95-L3990 (paksuus 3)	1
5	Sivulinjaushihna (kolminoimainen ohjaintyyppi)	195-L3742 (paksuus 3)	1
6	Joustava nauhanauha	392*20*1,5	15
7	Paineenalennusventtiili	GR20008F1	1
8	Tulokaasuventtiili	PSL8-02A	1
9	Kelluva liitos	F-M16X125F	4
10	Sylinteri	SAI 50X350S	1
11	Sylinteri	SAI50x300S	1
12	Liukusäädin	HGW30CC	1
13	Lineaarinen laakerikiinnike	LHBBW20	1
14	Teräsytimellä jatkostettu synkroninen hihna	S8M-3984-25 (avoin)	1
15	Liukusäädin	HGH25CA	1
16	Teräsydin saumaton synkroninen hihna	30-S8M-800	1
17	Teräsydin saumaton synkroninen hihna	30-S8M-872	1
18	Magneettinen kytkin	HX-31R-2M	2
19	Solenoidiventtiili	4V210-08B	3
20	Kuminen iskunvaimennin	SE-15 (sininen)	3
21	Plug-in rele	RXM4LB2BD	1
22	Relepohja	RXZE1M4C	1
23	Rele	RXT-F01	3
24	Läheisyyskytkin	IME08-02BPOZT0S	1

2. Kulutustarvikeluettelo

Ei.	Tuote	Tekniset tiedot	Suositeltu määrä	U8 numero
1	Pääyksikön suodatinverkko	133272	1
2	Kurkun tiiviste	127028	6
3	Ruiskupistoolin suodatinverkko	126150	3
4	AX-suutinmoduuli	167400	6
5	24V solenoidiventtiili	150236	6
6	Suuttimen tiiviste	100368	12
7	Teräsputken tiiviste	107332	6
8	Suorakulmainen suutin 0,5 mm	130897	4
9	Neula	500661	1
10	Mäntäpumpun korjaussarja	112757	1
11	AX-suuttimen korjaussarja	167414	6
12	Takaisinvirtausventtiilisarja	163008	1
