3 tonnin E-Type-nostin: Tehokas nosto- ja siirtolaitteet raskaiden materiaalien tuotantolinjan liitäntään

   3-tonninen E-tyyppinen nostin on hydraulinen nostolaite, joka on erityisesti suunniteltu raskaiden materiaalien pystysuoraan nostoon ja työpisteliittämiseen. E-muotoisesta ontosta pöytälevyrakenteestaan ​​nimetty se soveltuu pääasiassa levyjen, roskakorien, kuormalavojen ja muiden materiaalien käsittelyyn 3 tonnin sisällä. Sitä käytetään laajalti tuotantolinjojen korkeusliitosskenaarioissa teollisuudenaloilla, kuten paneelihuonekaluissa ja varastologistiikassa. Erityisesti se sopii erinomaisesti yhteensovitettavaksi raskaiden siirtolaitteiden, kuten portaalin lastaus- ja purkukoneiden kanssa kolmiulotteisen materiaalin kuljetuslinkin rakentamiseksi "vaakasuora siirto + pystysuora nosto".

  3 tonnin E-tyyppisen nostimen rakenne on rakennettu kolmen perusvaatimuksen ympärille: vakaus raskaassa kuormassa, rakenteeton sopeutuvuus ja älykäs nosto. Kaikki komponentit toimivat yhdessä varmistaakseen laitteen tehokkaan ja turvallisen toiminnan, ja laite on jaettu erityisesti kuuteen ydinmoduuliin:

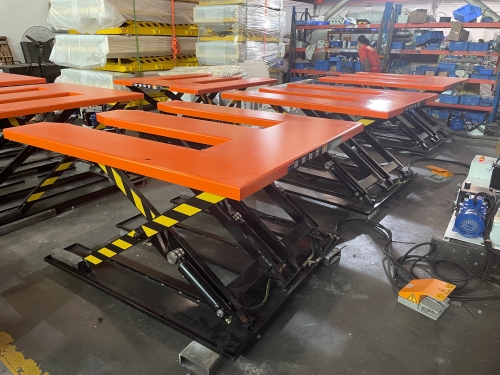

1. E-muotoinen laakeroitu pöytälevy

  Pöytälevy on käsitelty 6 mm paksuilla hiiliteräslevyillä, joiden tavanomainen kokonaiskoko on 2000 mm × 1450 mm. Keskelle on varattu ontto kanava, joka soveltuu käsikäyttöisten haarukkatrukkien ja trukkien haarukoiden sisään- ja ulostuloon mahdollistaen nopean materiaalien lastauksen ja purkamisen ilman lisäsiirtotyökaluja. Pöytälevyn reuna on käsitelty liuku- ja putoamisenestotoimenpiteillä materiaalien siirtymisen ja liukumisen estämiseksi noston aikana. Samaan aikaan pinta on jauhemaalattu ruosteenestoa varten, ja se mukautuu kosteisiin työolosuhteisiin työpajoissa.

2. Hydraulinen käyttöjärjestelmä

  Varustettu 6 sarjalla hydraulisylintereitä (joissakin malleissa on 3 suuren ja 3 pienen sylinterin yhdistelmä), yhdistettynä 3 kW:n pumppuasemaan Haojiesistä Foshanista, Guangdongin osavaltiosta tai 2,2 kW:n käyttömoottorista, järjestelmä voi saavuttaa 15 MPa:n maksimipaineen, mikä varmistaa vakaan noston 3 tonnin raskaan kuorman alla. Se hyväksyy hydrauliöljyn voimansiirtoon rautaöljyputket, jotka kestävät korkeaa painetta ja kulumista. Lisäksi on asennettu ulkoinen paineenalennusventtiili, joka säätelee tarkasti laskeutumisnopeutta ja saavuttaa ylikuormitussuojan, mikä estää laitteiden vaurioitumisen ylikuormituksesta.

3. Saksitukikehys

  Tukivarret on valmistettu 14 mm paksuista lujista teräslevyistä, ja runko on hitsattu 80 × 5 mm:n kulmateräksellä, jolla on vahva yleinen jäykkyys, joka kestää korkeataajuisen noston aiheuttamaa jännitysmuodonmuutosta. Saksirakenne yhdistettynä kiinteisiin pääakseleihin (jotkut mallit on varustettu 60 paksunnetulla kiinteällä pääakselilla) ja dynaamisiin laakereihin takaavat tasaisen noston ilman jumiutumista. Minimikorkeus voidaan laskea 150 mm:iin ja maksimikorkeus nostaa 950-980 mm:iin, mikä täyttää eri työasemien korkeusliitäntävaatimukset.

4. Älykäs ohjausjärjestelmä

  Delixin täydellisen sähköisen ohjauksen ansiosta se tukee kolmea toimintatilaa: manuaalinen, automaattinen ja jalkapoljin. Manuaalinen tila mahdollistaa korkeuden hienosäädön tarpeen mukaan; jalkapoljintila vapauttaa kädet työpisteen koordinointia varten; automaattinen tila on varustettu infrapuna-induktiolaitteella, joka voi toteuttaa älykkään asennon kompensoinnin "nousemalla automaattisesti yhden levyn paksuuden verran, kun levy otetaan pois ja laskemalla automaattisesti yhden levyn paksuuden verran, kun levy asetetaan", ilman manuaalista korkeudensäätöä.

5. Lisäsuojakomponentit

  Varustettu sähköisellä levyn vääntymisenestolaitteella, joka estää voimanakselin vääntymisen raskaan kuormituksen aikana. Samaan aikaan se on varustettu hätäpysäytyspainikkeella ja ylikuormitushälytysmoduulilla. Joihinkin malleihin on lisäksi asennettu sähköinen varvassuoja, jotta käyttäjät eivät joutuisi puristuksiin noston aikana työturvallisuusmääräysten mukaisesti.

6. Pohja ja asennusrakenne

  Koko koneessa on kuoppiton muotoilu, ja pohjassa olevat liukuesteet voivat hienosäätää tasoa, mikä eliminoi vaurioittavan rakenteen tarpeen työpajan lattialla. Noin 530 kg:n omapainonsa ansiosta se voidaan asettaa suoraan tasaiselle alustalle käyttöä varten, mikä mukautuu olemassa olevien tuotantolinjojen nopeaan muutokseen.

1. YdinLaitteen edut

• Rakennevapaa sopeutettavuus:Kuoppa upotusta ei tarvita, ja sitä voidaan käyttää heti sijoittamisen jälkeen, mikä vähentää huomattavasti tuotantolinjan muuntamisen aikaa ja kustannuksia, sopii erityisesti pienten ja keskisuurten yritysten tuotantolinjojen päivittämiseen.
• Tehokkuus raskaassa kuormassa:3 tonnin nimelliskuormalla voidaan siirtää kokonaisia ​​levypinoja kerralla, mikä on 4-6 kertaa tehokkaampaa kuin perinteinen manuaalinen eräkäsittely, ja nosto on vakaata ilman materiaalivaurioita.
• Älykäs linkitys:Infrapuna-induktioautomaattinen asennon kompensointitoiminto voi yhdistää saumattomasti portaalin lastaus- ja purkukoneen tyhjennystyöasemaan ja toteuttaa jatkuvan toiminnan "pukkisammutus - nosto automaattinen vaaitus - myöhempi prosessilataus", mikä vähentää työaseman odotusaikaa.
• Yhteensopivuus useiden työkalujen kanssa:E-muotoinen pöytälevy sopii erilaisiin siirtolaitteisiin, kuten käsikäyttöisiin haarukkavaunuihin, trukkeihin ja rullalinjoihin, ja se voidaan upottaa joustavasti erilaisiin tuotantolinkkeihin.


2. Tuotantolinjan koordinointi portaalin lastaus- ja purkukoneiden kanssa

  Paneelihuonekalujen automatisoidussa tuotantolinjassa 3 tonnin E-tyyppinen nostin toimii usein portaalin lastaus- ja purkukoneen materiaalivarasto- ja korkeusliitossolmuna:

• Portaalin lastaus- ja purkukone siirtää leikatut levyt E-tyypin hissin pöytätasolle;
• Nostin säätyy automaattisesti sopivalle korkeudelle reunanauhan työpisteen korkeuden mukaan;
• Reunanauhakoneen joustava työntölaite tarttuu levyihin suoraan nostimen pöytälevystä syöttöä varten ilman manuaalista siirtoa ja korkeuden kalibrointia koko prosessin ajan, mikä toteuttaa saumattoman yhteyden leikkaus- ja reunanauhaprosessien välillä, ja yhden vuoron tuotantokapasiteettia voidaan lisätä yli 20%.
