Reunanauhakoneiden hihnan palautuslinja: automatisoitu "kiertokeskus" paneelihuonekalujen reunojen kiinnitysprosesseihin

2025-10-09

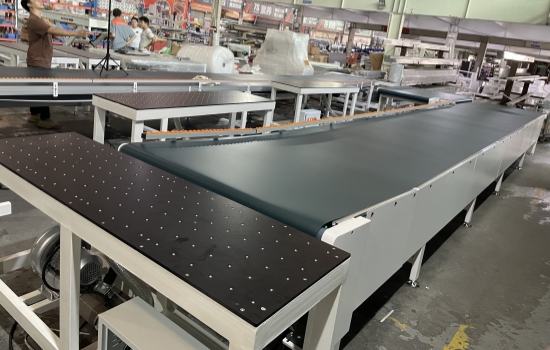

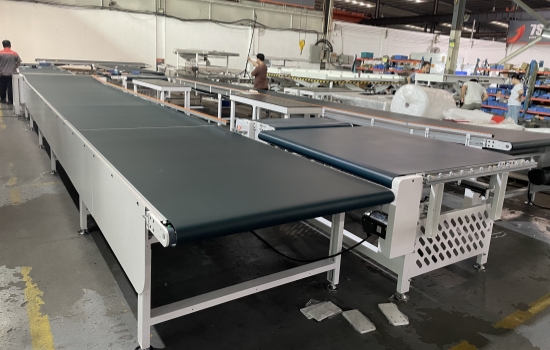

Reunanauhakoneen hihnan paluulinjaon automaattinen kuljetuslaite, joka on erityisesti suunniteltu toimimaan reunanauhakoneiden kanssa. Se käyttää hihnaa ydinkuljettimenaan ja käyttää "pyöreää paluurakennetta", joka mahdollistaa automaattisen suunnanmuutoksen, kuljetuksen,

ja paneelien toissijainen kuormitus reunanauhan jälkeen.

Tämä laite korvaa täysin perinteisen manuaalisen paneelinkäsittelymenetelmän ja toimii keskeisenä osana reunanauhaprosesseja yhdistämään ja tuotannon tehokkuutta parantamaan. Sitä käytetään laajalti laajamittaisissa prosessointiskenaarioissa, kuten koko talon räätälöinnissa ja huonekalutuotannossa.



Ydintoiminnot: "Tehokkuus- ja työvoima"-kipukohtiin puuttuminen reunanauhaprosesseissa

1. Automatisoitu pyöreä kuljetus:

 Kun reunanauhakone on viimeistellyt paneelin yksireunaisen nauhan, hihnan paluulinja voi kuljettaa paneelin suoraan suunnanvaihtomekanismiin ilman manuaalista käsittelyä.

 Paneeli palautetaan sitten automaattisesti reunanauhakoneen syöttöpäähän muodostaen suljetun silmukan toiminnon "reunanauhaus → paluu → reunojen uusiminen".

 Yksi työntekijä voi käyttää yhtä reunanauhoituskonetta usean reunan nauhoituksessa, mikä vähentää työvoimakustannuksia yli 60 %.

2. Vakaa paneelin suojaus:

  Kuljetusväliaineena käytetään kulutusta kestäviä ja luistamattomia hihnoja (esim. PU-materiaalia). Yhdessä puristustelojen ja ohjauslevyjen kanssa paneelit ovat tasaisesti jännittyneet ja toimivat vakaasti kuljetuksen aikana.

  Tämä estää käsinkäsittelyn aiheuttamat reunatörmäykset ja pinnan naarmut, joten se sopii erityisen hyvin hauraille pinnoille, kuten PET-ovipaneeleille ja ihon tuntuisille kalvopaneeleille.

3. Joustava mukautuminen tuotantotarpeisiin:

  Se tukee nopeuden säätöä 0 - 1000 mm/min, joka voidaan sovittaa tarkasti reunanauhakoneen työstörytmiin.

  Modulaarisen rakenteen ansiosta se voidaan mukauttaa paneeleihin, joiden paksuus on 3-50 mm ja maksimikoko 2,4 m × 1,2 m.

  Lisäksi se voidaan räätälöidä "U-muotoiseksi", "L-muotoiseksi" ja muihin asetteluihin sopimaan erilaisiin työpajatiloihin.

4. Yhteys automatisoituihin tuotantolinjoihin:

  Se voidaan liittää useisiin reunanauhakoneisiin, CNC-työstökeskuksiin tai automaattisiin lastauskoneisiin täysin automatisoidun tuotantolinjan muodostamiseksi, joka kattaa "levyn leikkaamisen → reunanauhan → porauksen".

  Jotkut huippuluokan mallit tukevat kytkentää MES-järjestelmiin, mikä mahdollistaa kuljetusnopeuden ja paneelien määrän reaaliaikaisen seurannan tuotannon helpottamiseksi.



Sovellusskenaariot: Keskittyminen "Multi-Edge Banding" -tekniikan ydintarpeisiin

Hihnan palautuslinjan käyttö on erittäin keskittynyttä käsittelyskenaarioihin, joissa vaaditaan monireunanauhaa, mikä tekee siitä "olennaisen laitteen" huonekalutuotannossa:

1. Monireunainen reunus yksireunaisella nauhakoneella:

  Käytettäessä täysautomaattisen reunanauhan kanssa paneelien 2–4 reunanauhan viimeistelyyn (esim.

  paneeli palautetaan hihnan paluulinjalla ensimmäisen reunanauhan jälkeen. Työntekijöiden tarvitsee vain säätää paneelin suuntaa toisen reunanauhan aloittamiseksi, eikä manuaalista käsittelyä tarvita koko prosessin ajan.

2. Automatisoitu tuotanto usean laitteiston kytkennällä:

  Huippuluokan tehtaissa se yhdistää kaksi reunanauhakonetta muodostamaan "kaksoiskonelinjan" – yksi kone vastaa paneelien pitkien sivujen reunanauhasta,

  ja toinen lyhyille sivuille. Hihnan paluulinja suorittaa välisiirron, mikä mahdollistaa "kertalatauksen, neljän reunan nauhan" miehittämättömän käsittelyn.

3. Suurikokoisten paneelien tehokas kuljetus:

  Suurikokoisissa paneeleissa, kuten vaatekaapin ovipaneeleissa ja TV-kaappipaneeleissa, useiden hihnojen koordinoitu kuljetus estää paneeleita painumasta ja vääntymästä.

  Yhdessä kaltevien kuljetusosien ja apurullien kanssa se varmistaa suurten paneelien vakaan palautuksen ilman vaurioita.
